1つの理性的なリレー テストのキットKF920のリレー テスターのキット13チャネルのすべて

中国 1つの理性的なリレー テストのキットKF920のリレー テスターのキット13チャネルのすべて サプライヤー

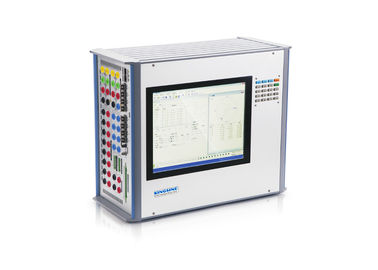

大画像 :  1つの理性的なリレー テストのキットKF920のリレー テスターのキット13チャネルのすべて

商品の詳細:

起源の場所: 中国
ブランド名: Kingsine
証明: ISO9001,CE
モデル番号: KF920

お支払配送条件:

最小注文数量: 1 セット
受渡し時間: 15 営業日
支払条件: T 事前・ T L/C
供給の能力: 50 セット/月
Contact Now
詳細製品概要
アナログ信号チャネル: 6X32A、7X310V 繊維のイーサネット ポート: ガチョウ

オールインワン設計、統合されたIEC61850 SV及びガチョウ、6I+7Vアナログ・チャンネル出力、作り付けGPSおよびIRIG-B、および他前進機能。

  •  テストMUの正確さ、時間のcharacteristcs、州の印、包みの損失率、調和解析、信号の分析、電圧および現在の段階の検出のトランジェントの特徴の証明の機能を使って。MUの機能および性能のすべての面をテストできます。
  •  アナログ入力によるMUテストそして従来の保護リレーを除いて、KF920はまたIEC61850標準に従う理性的なサブステーションのIEDをテストできます。
  • 7段階の電圧および6つは現在の出力を、最高の電圧です310V/phase段階的に行ないます。最高の流れは32A/phase (最高192A並行して6段階)、13のチャネルの低レベル信号の出力です。
  •  アナログ信号の見本抽出の使用産業等級高精度ADCの出力正確さは0.05%に達することができます。絶体遅延、時間のジッター テスト正確さは1μSよりよいです。
  •  完全な自己診断および敏速。システムは長い時間ランニングによって安定しています、装置性能変わりません;システムは異常な状態を検出し、警告を与えることができます。
  • 12.1インチの接触は、オペレーティング システム作り付けの窓sreeen。密集した構造、ポータブルに安全そして容易
  •  記録および波形の検光子として使用することができます。
  • 6 × 32A AC現在の源および7 × 310V AC電圧源を提供できる作り付けの高精度のアナログ増幅カード。
  • 組み込み100M繊維のイーサネット ポート(2組、LCのタイプ)およびIRIG-Bの港(In/Out)。
  • 合併の単位の精度診断機能(広さの間違い、フェーズ・エラー、等)を提供して下さい。
  • 二進入力/出力信号(堅い接触かガチョウ)、合併の単位の電圧切換えに従う、電圧平行論理関数テスト模倣して下さい。
  • 正確さを送ることは、正確さを受け取る時間時間のような合併の単位時間のcharacteristcsを、テストできます。
  • リアルタイム合併の単位の出力SMVを分析できる統計量機能およびメッセージの分析ガチョウ メッセージを持って下さい。議定書のconsistenceテストおよび異常なメッセージの点検および統計量機能を持って下さい。
  • 合併の単位の自己検査をテストでき、見本抽出の質、ガチョウの信号の印によるエラー処理方法はガチョウ信号で、警告情報定義します。
  • 実時間ディスプレイの波形、二進州および前のスイッチはメッセージの電気変数の時間をつまずかせます。合併の単位SVメッセージの時間の分散を数え、評価するためにハードウェアを通してSVメッセージの時間目盛に印を付けて下さい。
  • 1分のメッセージ データを記録して下さい、各見本抽出ポイントの時間目盛および広さデータ、誤差分布のカーブおよび最高の間違いの表示広さおよび時間目盛の統計的な結果分析して下さい/比較して下さい。





現在の出力 6×32A/phase
現在の正確さ

≤±0.05% (0.2A~32A);

≤±0.1mA (0.05A~0.2A)

現在の決断 mA 1
現在の最高力

≥160VA/phase

(6×32A/phase)

現在の上昇および落下時間 µs <100>
現在の周波数範囲 Hz 1 ~1000
現在の広さおよび周波数特性

Amplitude≤±0.2% (10Hz~45Hz)、(65Hz~450Hz);

Amplitude≤±0.05% (45Hz~65Hz);

Amplitude≤±0.5% (450Hz~1000Hz)

現在の出力の時間

<5A/phaseの連続的な出力;

5 ~32A/phase、>180s

電圧出力 7×310V/phase
電圧正確さ

≤±0.05% (4V~310V);

≤±0.2mV

(0.5V~4V)

電圧決断

1 mV (0.2V~10V)、

10 mV (10V~310V)

電圧最高力

≥60VA/phase、

7×310V/phase

電圧上昇および落下時間 µs <100>
電圧頻度 Hz 1~1000
電圧広さおよび周波数特性

≤±0.2% (10Hz~45Hz)、(65Hz~450Hz);

≤±0.05% (45Hz~65Hz);

≤±0.5% (450Hz~1000Hz)

電圧アンプの出力時間 Norminalの電圧状態、連続的な出力
流れおよび電圧出力の同時性時間 ≤10µs
周波数範囲 Hz 1~1000
頻度正確さ

<0.5mHz (1Hz~65Hz)

<5mHz (65Hz~450Hz)

<10mHz (450 Hz~1000Hz)

頻度決断 Hz 0.0001
調和的 倍音およびDCは2から25重ねることができます回の広さ(評価される価値未満)
段階の範囲 0~359。9°
段階の正確さ ±0.05°
段階の決断 0.01°
低レベルのアナログ出力チャネル 13のチャネル
低レベルのアナログ出力の範囲 AC:0~8Vrms (有効な価値)
低レベルのアナログの最高の流れ ≥1mA
低レベルのアナログ出力の正確さ

<0.1mV (0.1~0.2Vrms)

<0.05% (0.2~8 Vrms)

低レベルのアナログ出力の広さおよび周波数特性 ≤±0.1%~0.5% (1Hz~1kHz)
低レベルのアナログ出力の決断 ≤250µV
デジタル出力の電圧

IEC61850-9-1、IEC 60044:評価される電圧parameter11585 (0X2D41);

IEC61850-9-2:デジタル1は10mVです

デジタル出力の流れ

IEC61850-9-1、IEC 60044:評価される保護current463 (0X 1CF)、評価されるmeasurementcurrent 11585 (0X2D41);

IEC61850-9-2:デジタル1は1mAです

同期信号

港の≥ 2pcsを送るBコード;

港の≥ 1pcを受け取るBコード;

港の≥ 1pcを受け取るPPS;

GPSの港:1pc;

同時性accuracy>0.5us

試験制度の正確さ 0.03%;決断:0.0001%、0.01'
証明のクラスをテストして下さい 0.2S
電子変圧器およびMUはテストを遅らせます accuracy<2us
MUはジッター テストを遅らせます accuracy<2us
MUの過渡遅れの正確さ accuracy<10us
時間を受け取っているガチョウ accuracy<0.1ms
時間を受け取る二進入力/出力 accuracy<0.1ms
電源 100V~260V (AC)、DC 125-350Vの周波数範囲:43~57Hz
実用温度   -10~+50℃
湿気   5~95%、不凝縮
貯蔵および輸送の温度   -20~+70℃
高度   ≤4000m
次元   358mm×149mm×297mm
重量   <18kg>
