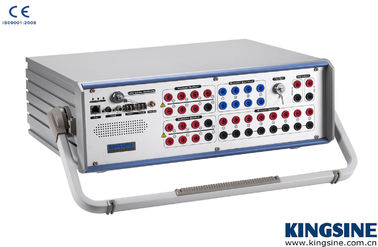

K3163iの電子エネルギー メートルの口径測定装置10は出力DC 0-350Vを運びます

K3163i Electronic Energy Meter Calibration Equipment 10 Channels Outputs DC 0-350V
K3163i Electronic Energy Meter Calibration Equipment 10 Channels Outputs DC 0-350V

大画像 :  K3163iの電子エネルギー メートルの口径測定装置10は出力DC 0-350Vを運びます

商品の詳細:

起源の場所: 中国
ブランド名: KINGSINE
証明: ISO9001,CE
モデル番号: K3163i

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiable
受渡し時間: 15 営業日
支払条件: 前もって T/T、L/C
供給の能力: 50 sets/M
詳細製品概要
重量: 18 の KG 次元(W x H) D X: 468×375×164 (mm)
ハイライト:

protection relay testing training

,

relay protection tester

どんなK31シリーズがのできるテストできるか

項目 ANSI®いいえ。
IEC61850数IEDsのリレー及び併合の単位
間隔の保護リレー 21
合わせるか、または同時性点検のリレー 25
低電圧リレー 27
方向力のリレー 32
底流またはunderpowerのリレー 37
否定的な順序の過電流リレー 46
過電流/地面の欠陥のリレー 50
反対の時間の過電流/地面の欠陥のリレー 51
力率のリレー 55
過電圧のリレー 59
電圧または経常収支のリレー 60
方向過電流リレー 67
方向地上の欠陥のリレー 67N
DCの過電流リレー 76
段階角度の測定するか、またはのステップ保護リレー 78
自動reclosing装置 79
頻度リレー 81
モーター積み過ぎの保護リレー 86
差動保護リレー 87
方向電圧リレー 91
電圧および力の方向リレー 92
つまずきのリレー 94
電圧調整のリレー
Overimpedanceのリレー、Z>
Underimpedanceのリレー、Z
タイム・ディレイ リレー



独特

  • 10チャネルの(6x32A及び4x310V)出力は、各出力チャネル大きさ、位相角および頻度価値、DCのAC正弦波を注入することできるのそして20x倍音までの独立した、同時制御です。
  • 可変的な電池のシミュレーター、DC 0-350V、最高140Watts。
  • 最高8Vac/10Vdcまでの13低レベル チャネルの出力。
  • 0-600V / 0.1のクラスの0-5A AC/DCの測定。
  • さまざまなリレーのテストのための写実的なテスト モジュールそして型板
  • 手動モードの速いリレー試験設備
  • 撃たれた/調査/点検、ポイント及びかちりと言う音のテスト
  • RIO/XRIOの輸入及び輸出設備
  • セットして下さい欠陥テスト(SOTF)に
  • 動的テストのためのパワー系統モデル
  • 作り付けGPSおよびIRIG-B SYNCの端末相互のテスト
  • オンライン ベクトル表示
  • 自動試験結果は仮定します
  • 自動テスト レポートの作成
  • 反切抜きは検出します、間違った配線は警報を接続し、保護を自己保護し、積み過ぎ、そして過熱させます

K3163iの電子エネルギー メートルの口径測定装置10は出力DC 0-350Vを運びます 0



エネルギー メートルの口径測定(任意)

インターフェイス紹介

指定エネルギー メートルの変数がこのモジュールに注入されたらエネルギー メートルの口径測定は電子工学のためのエネルギー メートルのテスト モジュールを専門にし、electromechanicsはそれ以上の使用法のために、これらのデータ救うことができますユーザーはモジュールの箱のすべての救われたエネルギー メートルの設定輸入の履行を怠るのにエネルギー メートル モジュールの基本的な変数インターフェイスを使用でき、ユーザーはエネルギー メートルの目的を点検し、編集し、削除し、加えてもよい。観覧の方で、次にへの編集し、削除し、そして加え、かちりと言う音、新しい加え、そして編集は自動的に処理します。



K3163iの電子エネルギー メートルの口径測定装置10は出力DC 0-350Vを運びます 1

エネルギー メートルの口径測定のソフトウェア インターフェイス

変数設定



K3163iの電子エネルギー メートルの口径測定装置10は出力DC 0-350Vを運びます 2



イチジクのテストの見ること

評価の流れ:エネルギー メートルの評価の流れ

脈拍の定数(脈拍/KWH):エネルギー メートルのテストされた脈拍の定数でであって下さい。

ウォームアップ タイム:エネルギー メートルのあらかじめ調整する時の上のテストされた開始でであって下さい。

始動時間:エネルギー時間始動時間。

周囲温度:現在のテストの下の周囲温度

相対湿度:現在のテストの下の相対湿度



K3163iの電子エネルギー メートルの口径測定装置10は出力DC 0-350Vを運びます 3



イチジクのテストの眺め

メートルのタイプ:4ワイヤー、3ワイヤー、単一フェーズ エネルギー メートル、アクティブな電源、無効電力、皮相電力を選んで下さい

メートルの定数:エネルギー メートル脈拍の定数

方向:出力されるエネルギー パルス信号があり、エネルギー パルス信号はエネルギー メートルから入りました。外の港はエネルギー パルス信号の出力、内部の港ですエネルギー パルス信号の入力です。パルス信号エネルギー メートルが内部の港として装置、それによってテストされた場合置かれれば。

脈打つようなタイプ:エネルギー パルス信号のタイプは、指定上がり、落下のどれである場合もあります。

CT/PTの比率:変圧器の比率の設定

証明される:テスターの署名

演算時間:エネルギー メートルの安定した出力時

脈拍/回転:エネルギー メートルの各円相対的で脈打つような数

クラス:エネルギー メートルの等級

試験手順

1)テストの関係



K3163iの電子エネルギー メートルの口径測定装置10は出力DC 0-350Vを運びます 4



イチジクのテストの関係



エネルギー製造業者の標準的なテスト ラインによる脈打つような入力テストの回線利用率および供給



2) 試験手順

章の指示に従って第6.5.2ソフトウェアのエネルギー メートルの各変数を置くためには、テスト・ポイント、テスト、テスト装置への開始を計算します実質の出力電圧、流れ、段階および出力時間によってエネルギー メートルにoutputtedエネルギー価値を加えて下さい。エネルギー メートルが受け取った後テスト装置はエネルギーを同時に出力しました、装置をテストする対応するエネルギー パルス信号を出力しますテスト装置はエネルギー価値を出力し、準備するエネルギー パルス信号をそして試験結果を定めるために計算します現在のテスト・ポイントの間違いを受け取ります。
