メートル PMC72 を監察する三相多機能力メートル/

中国 メートル PMC72 を監察する三相多機能力メートル/ サプライヤー

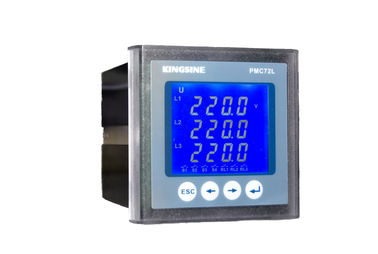

大画像 :  メートル PMC72 を監察する三相多機能力メートル/

商品の詳細:

起源の場所: 深セン、中国
ブランド名: KINGSINE
証明: ISO9001:2008 CE SGS
モデル番号: PMC72L

お支払配送条件:

最小注文数量: 10pcs
受渡し時間: 15days
支払条件: T/T
Contact Now
詳細製品概要



メートルPMC72を監察する三相多機能力メートル/



青いバックライトが付いている大きいLCD表示
広い温度較差
広角の表示



 機能特徴

  • 広告がのために電気変数測定を達成する22、高精度な広いダイナミック レンジをメーターで計る電気エネルギー採用します;
  • 電気変数過剰限界警報監視、警報出力リレー連合;
  • 2チャネルDI/DOの1チャネルの電気エネルギーのパルス出力機構を支えて下さい;
  • MODBUS-RTSの標準プロトコルを、RS-485コミュニケーション支えて下さい。

概観



         PMC72シリーズ三相電気監察のメートルは区分のタイプLCDスクリーン、美しくのおよび壮大な、ハイ コントラストを採用します;中心として高速プロセッサを使って、22広告、高精度な広いダイナミック レンジを使用して電気変数の測定メーターで計る電気エネルギー。任意さまざまなバイナリ、リレー、RS-485通信モジュールを形成できましたり容易にさまざまで理性的な配分組織の統合を達成できます。



シリーズ モデル

  • PMC72-Iの三相デジタル現在のメートル
  • PMC72-Uの三相デジタル電圧メートル
  • PMC72-P三相デジタル力メートル
  • PMC72-Cの三相デジタル力率のメートル
  • PMC72-Zの三相電気監察のメートル
  • PMC72L-I PMC72-L-I三相LCDスクリーンの流れのメートル
  • PMC72L-U PMC72L-U三相LCDスクリーンの電圧メートル
  • PMC72L-P PMC72L-P三相LCDスクリーン力メートル
  • PMC72L-C PMC72L-C三相LCDスクリーンの力率のメートル
  • PMC72L-Z PMC72L-Zの三相電気監察のメートル

適用

  • 産業配分のオートメーション システム
  • 発電所の補助システム
  • サブステーションのオートメーション システム
  • エネルギー制御システム
  • 理性的な大邸宅の電気工学
  • 高い及び低電圧のスイッチ ギヤ

機能特徴



プロダクト モデル

PMC72L-Z

PMC72-Z

PMC72L-C

PMC72-C

PMC72L-P

PMC72-P

PMC72L-U

PMC72-U

PMC72L-I

PMC72-I

即時の実質の事実上の価値











現在の単一フェーズ及び中立ライン





電圧ライン/ライン及び段階/ライン





頻度









アクティブな電源3段階及び単一フェーズ







無効電力3段階及び単一フェーズ









力率3段階及び単一フェーズ







エネルギー











活動的なエネルギー1チャネルのパルス出力機構









反応エネルギー









コミュニケーション











MODBUS-RTUの議定書

表示











LCDかLED











支援プログラムのオンライン改善

任意機能











1つのチャネルRS-485

2チャネルのディディミアム

2チャネルは

2チャネルは警報を限ります





技術的な変数



電気特徴

測定のタイプ

三相3ワイヤーACシステム

三相四線式ACシステム



サンプリング レート:周期ごとの64回

データはリフレッシュ レートを

1S

測定の正確さ

現在

0.5%

電圧

0.5%

0.5%

頻度

0.05Hz

活動的なエネルギー

1.0%

反応エネルギー

2.0%

AO

1%

入力電圧特徴



測定の電圧

3 X 220/380V (直接接続される)

3 X 57.7/100V (CTによって接続される)

許可された負荷

1.2回/連続的

入力インピーダンス

1.8MΩ

入力電流の特徴

測定の流れ

5Aか1A (CTによって接続される)

許可された負荷

1.2回/連続的

入力インピーダンス

<0>

二進入力

定常電圧

受動の乾接点(造られたin+15VDC電源)

入力インピーダンス

5KΩ

分離の電圧

2KV

リレー出力

ノード タイプ

機械衝撃

ノード容量

220 VAC/5A 30 VDC/5A

働く電源

AC

85~265 VAC/45-65Hz

DC

100~300 VDC

電力損失

< 3W="">

機械特性

重量

0.5kg

IPの保護等級

パネルIP52のボディIP30

サイズ

72X 72 x 95mm

実用温度

-10~55℃

保管温度

-20~70℃

相対湿度

5% - 90%RHの凝縮無し

EMC

静電放電の干渉

IEC 61000-4-2のレベル4

反速く一時的な脈拍のグループ

IEC 61000-4-4のレベル4

反影響

IEC 61000-4-5のレベル3

反頻度磁界

IEC 61000-4-8のレベル3

電気絶縁材の性能

絶縁抵抗

GB/T13729、>50MΩ

頻度抵抗電圧

GB/T13729、AC 2KV 50Hz /1min

インパルス電圧

GB/T13729,5KV、1.2/50us



選択ガイド



指定: PMC72A-B-C-D-E-F

モデル仕様(書):

PMCL

LCD表示

PMC72

デジタル表示装置

Bはタイプを意味します

I

3段階の流れのメートル

U

3段階の電圧メートル

P

3段階力メートル

C

3段階の力率のメートル

Z

メートルを監察する3段階力

Cは現在の評価される測定の電圧を意味します

1

57.7/100V、5A

2

57.7/100V、1A

3

220/380V、5A

4

220/380V、1A

Dシステム頻度

1

50Hz

2

60Hz

Eの働く電源

1

100~300VDC、85~265VAC/45~65Hz

Fの任意機能

S

2チャネルのバイナリ入力

R

2チャネルのリレー出力

C

1つのチャネルRS485



例:順序モデルは次のとおりです:PMC72L-I-3-1-1-SR

それは現在のメートルが測定を評価したPMC72Lが3段階のLED表示220/380V 5Aのシステム頻度50Hzであることを意味します、電源は85~265VAC/45~65Hzです、選択は2チャネルの二進入力および2チャネルのリレー出力です。
