ハイライト: | KINGSINEのリレー試験制度,KINGSINE K3163i,K3163iのリレー試験制度 |
---|

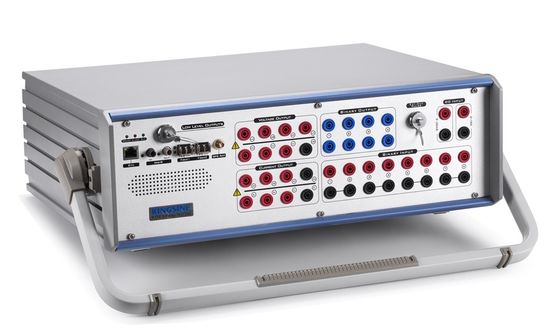

KINGSINE K3163iの差動リレー テストの保護リレー テスト サポートIEC61850
オールインワン設計、重量 < 17="">
6x35A及び4x310Vアナログ出力との高い発電及び正確さ;
従うIEC61850試しの価値及びガチョウ;
常に拡大テスト図書館の型板;
エネルギー メートルおよびトランスデューサーの口径測定等のような任意先発機能。
● | 普遍的なリレー試験的応用 |
● | 10チャネルの(6x35A及び4x310V)出力は、各出力チャネル大きさ、位相角および頻度価値、DCのAC正弦波を注入することできるのそして60x倍音までの独立した、同時制御である。 |
● | 最高8Vac/10Vdcまでの13低レベルチャネルの出力。 |
● | SMVおよびガチョウのシミュレーションのための100/1000Mbit繊維の港 |
● | 可変的な電池のシミュレーター、DC 0-350V、最高140Watts。 |
● | 3KHzへの一時的な演劇バックアップ |
● | 十分にモジュールはKRTソフトウェア テスト作用する |
● | さまざまなリレーのテストのための写実的なテスト モジュールそして型板 |
● | 手動モードの速いリレー試験設備 |
● | 打撃/調査/点検、ポイント及びかちりと言う音のテスト |
● | RIO/XRIOの輸入及び輸出設備 |
● | テスト(SOTF)を非難するつけ |
● | 動的テストのためのパワー系統 モデル |
● | オンライン ベクトル表示 |
● | 自動試験結果は仮定する |
● | 自動テスト レポートの作成 |
● | 作り付けGPSおよびIRIG-Bの同時性の端末相互のテスト |
● | 反切抜きは、間違った配線接続する警報およびself-protect、積み過ぎおよび過熱保護を検出する |
● | 3年は自由な修理および生涯の維持の保証する |
● | ライト級選手、 <18kg> |
● | フリー ソフトの改善 |
● | 従ったIEC61850-9-1、IEC61850-9-2、IEC60044-7/8、等 |
● | トランスデューサーの口径測定(0.02のクラス) |
● | エネルギー メートルの口径測定(機械及び電子メートル) |
項目 | ANSI®いいえ。 |
IEC61850数IEDsのリレー及び併合の単位 | |
間隔の保護リレー | 21 |
合わせるか、または同時性点検のリレー | 25 |
低電圧リレー | 27 |
方向力のリレー | 32 |
底流またはunderpowerのリレー | 37 |
否定的な順序の過電流リレー | 46 |
過電流/地上の欠陥のリレー | 50 |
反対の時間の過電流/地上の欠陥のリレー | 51 |
力率のリレー | 55 |
過電圧のリレー | 59 |
電圧または経常収支のリレー | 60 |
方向過電流リレー | 67 |
方向地上の欠陥のリレー | 67N |
DCの過電流リレー | 76 |
段階角度の測定するか、またはout-of-step保護リレー | 78 |
自動reclosing装置 | 79 |
頻度リレー | 81 |
モーター積み過ぎの保護リレー | 86 |
差動保護リレー | 87 |
方向電圧リレー | 91 |
電圧および力の方向リレー | 92 |
つまずきのリレー | 94 |
電圧調整のリレー | |
Overimpedanceのリレー、Z> | |
Underimpedanceのリレー、Z | |
タイム・ディレイ リレー |
電圧出力 | ||
出力範囲及び力 | 4×310 V AC (L-N) | 最高124 VAそれぞれ |
3×350 V dc (L-N) | 最高140 Wそれぞれ | |
正確さ | ±2mV @<> 2V AC <0>310ボルトAC <0>310ボルトAC |
|
±10mV @ <5v>dc ±0.5% @ ≥5V dc |
||
電圧範囲 | 範囲I:30V | |
範囲II:310V | ||
自動範囲 | ||
DCのオフセット | <>20mVのタイプ。/ <1>00mVのグアー | |
決断 | 1mV | |
ゆがみ | <0>15%のタイプ。/ <0>05%グアー。 | |
現在の出力 | ||
出力範囲及び力 | 6×35A AC (L-N) | 最高480 VAそれぞれ |
3×70A AC (2L-N) | 最高850 VAそれぞれ | |
1×100A AC (6L-N) | 最高1200のVA | |
3×20A dc (L-N) | 最高300Wそれぞれ | |
正確さ | ±1mA @ <0> <0>2%Rd+0.01Rgのタイプ。@ 0.5A~35A AC <0>05%Rd+0.02Rgのグアー。@ 0.5A~35A AC |
|
±5mA @ <1a>dc ±0.5% @ ≥1A dc |
||
現在の範囲 | 範囲I:3A | |
範囲II:35A | ||
自動範囲 | ||
DCのオフセット | <3ma Typ=""> | |
決断 | 1mA | |
ゆがみ | <0>25%のタイプ。/ <0>07%グアー。 | |
低レベルの出力 | ||
量 | 13のチャネル、16のピン組合せの女性のソケット | |
電圧出力範囲 | AC 0~8V、DC 0~10V | |
現在の出力の範囲 | わずかな2mAの10mA最高のトランジェント | |
出力電力 | ≥0.5VA | |
正確さ | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> |
|
決断 | 0.25mV | |
ゆがみ(THD%) | <0> | |
周波数範囲 | 0~3000KHz | |
DCのオフセット | <0> | |
頻度及び位相角 | ||
周波数範囲 | DC~1KHzの3KHzトランジェント | |
頻度正確さ | ±0.5ppm | |
頻度決断 | 0.001 Hz | |
段階の範囲 | -360°~360° | |
段階の正確さ | <0>2つの°のタイプ。/ <0> | |
段階の決断 | 0.001° | |
補助のDC電圧の源(電池のシミュレーター) | ||
範囲 | 最高0~350V @ 140W | |
正確さ | 0.5%Rgグアー。 | |
二進入力 | ||
量 | 8pairs | |
タイプ | の測定ぬれた/乾燥した | |
境界 | 10~600Vdcか潜在的な自由、プログラム可能 | |
時間決断 | 10us | |
サンプリング レート | 10KHz | |
Debounceの時間 | 0~25ms (ソフトウェアは制御した) | |
時間範囲 | 無限 | |
時間の間違い | ±1msの@ ≤1s、±0.1%@>1s | |
ガルバニック分離 | それぞれと2組を隔離される4 | |
二進出力(リレー タイプ) | ||
量 | 4pairs | |
タイプ | 潜在的で自由なリレー接点、制御されるソフトウェア | |
壊れ目容量AC | Vmax:400Vac/Imax:8A/Pmax:2500VA | |
壊れ目容量DC | Vmax:300Vdc/Imax:5A/Pmax:150W | |
二進出力(半導体のタイプ) | ||
量 | 4pairs | |
タイプ: | Open-collector、組合せのタイプ女性 | |
壊れ目容量DC | 5~15Vdc/5mA、最高10mA ACない割り当て |
|
応答時間: | 100us | |
同時性 | ||
同時性モード | GPSのSMAのタイプ アンテナ コネクター IRIG-B (、タイプ立方フィートの光ファイバー) |
|
電源及び環境 | ||
わずかな入れられた電圧 | 100~240Vac | |
許された入れられた電圧 | 85~260Vac、125~350VDC | |
わずかな頻度 | 50/60Hz | |
許された頻度 | 45Hz~65Hz | |
パワー消費量 | 最高1500のVA | |
結合方式 | 標準的なACソケット60320 | |
実用温度 | -10℃~55℃ | |
保管温度 | -20℃~70℃ | |
湿気 | <95> | |
他 | ||
PC接続 | RJ45イーサネット、10/100M | |
アース端子 | 4mmのバナナのソケット | |
重量 | 17.5 Kg | |
次元(H) W X D X |
468×375×164 (mm) |
(任意モジュール)
IEC61850機能:
● | 十分に従うIEC61850試しの価値およびガチョウ;(IEC61850-9-1、IEC61850-9-2/(LE)、IEC60044-7/8) |
● | 同時に価値およびアナログ信号の試し、か契約者を出力し、ガチョウ メッセージおよびリレー接点二進入力/出力機能を出版することできる。 |
● | 36までの試しの価値チャネルは地図を描くことができる。 |
IEC61850繊維及びガチョウのイーサネット ポート(任意機能) | |
繊維の港 | 双方向通信2 x 100Base-FX LCのタイプ (10/100Mbit、イーサネットRJ45タイプに任意) |
繊維のタイプ | 62.5/125um (多数の光ファイバーの、オレンジ赤) |
波長 | 1310nm |
間隔を送信しなさい | >1Km |
表示器 | SPDの緑(軽い):有効な関係 黄色いリンク/行為(点滅する):データ交換 |
注: | ハードウェアは活発であるために準備ができている、 |
DCの測定によって入れられるハードウェアは活発であるために準備ができている、 | ||
電圧入力 | 範囲 | 0~±10V dc |
最高の入力 | ±11V dc | |
正確さ | <0>5%のrgのタイプ。 <0>1%のrgのグアー。 | |
入れられたインピーダンス | 1Mのオーム | |
現在の入力 | 範囲 | 0~±1mA/1~±20mAの自動範囲 |
最高の入力 | 600mA | |
正確さ | <0>5%のrgのタイプ。 <0>1%のrgのグアー。 | |
入れられたインピーダンス | 15オーム |
エネルギー メートルの口径測定ハードウェアは活発であるために準備ができている、 | |
センサーの使用法 | 機械メートル/電子メートル |
センサーの出力 | 高いレバー:低レベル>4.5V:<0> |
脈拍の入力 | 1つの脈拍の投入口、有効な5Vdc high-levelただ。 |
脈拍の範囲 | 最高500KHz脈拍の入力。 |
パルス出力機構 | Open-collector 1トランジスター出力5Vdc/5mA |
モデル | 現在の出力 | 電圧出力 | 任意 |
K3166i | 最高6×35A @ 450VA 最高3×70A @ 850VA |
最高7×310V @ 90VA | ●IEC61850 SV ●IEC61850ガチョウ ●エネルギー メートルcal。 ●トランスデューサーcal。 |
K3163i | 最高6×35A @ 450VA 最高3×70A @ 850VA |
最高4×310V @ 124VA | |
K3130i | 最高3×35A @ 450VA | 最高4×310V @ 124VA |
