| ブランド名: | Kingsine |
| モデル番号: | KF900 |
| MOQ: | 1 セット |
| 配達時間: | 15 営業日 |
| 支払条件: | T 事前・ T L/C |

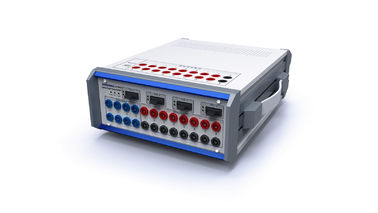

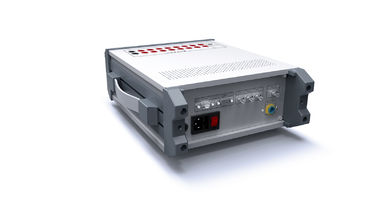

光学デジタルリレーテストシステム, 50Hz / 220V / 850nm KF900
1簡単なテストだ
2操作メニュー シンプルな操作
3.IEC60044-7/8規格
4波長: 850nm
* 4つのファイバーイーサネットインターフェイスと3方向FT3専用出力インターフェイス
* IEC61850-9-1またはIEC61850-9-2フレームフォーマットに従って,サンプルをFT3フレームフォーマットに送信するか,GOOSEメッセージを公開 / サブスクリプション,
*出力サンプル値またはGOOSEは自由に定義できます.
* 弱信号のアナログ出力12チャネルがあり,様々な保護リレー,監視および制御装置,インテリジェント操作ボックステストを達成します.
機能の特徴
IEC61850の様々なリレー保護装置と自動化装置の完全なテストソリューションをすべての電力ユーザーに提供する.
100Base-FX オプティカルインターフェイスの4ペア, 3 (FT3) ST オプティカルアウト, EC61850-9-1, EC61850-9-2, EC6004-7/8 (FT3) とグース オプティカルデジタルメッセージ出力テストをサポート
従来のアナログバイナリ入力プロセッションは互換性があり,8ペアアナログバイナリ入力&4ペアバイナリ出力
1つのRG-B/PPSインターフェースを提供し,GPS同期時計と同期するRG-BまたはPPSタイム信号にアクセスできます.
技術パラメータ
|
バイナリ入力
|
|
|
違う 違う
|
8組 |
|
入力特性 |
0V~250V (DC) またはコンタクトなし (自動識別) |
|
サンプル 頻度 |
10kHz |
|
時間解析 |
100μs |
|
最大測定時間 |
1.50×105s |
|
タイミングエラー |
±1ms (0.001s ̇1s) ±0.1% ((1秒×1.50×105秒) |
|
デブンスの時間範囲を設定する (ソフトウェアによって設定) |
0ms 25ms |
|
電気隔離 |
8対の入力電気隔離 |
|
限界阻力パラメータ (接触なし) |
5kΩ...13kΩ
|
|
シンクロニゼーションインターフェース (GPS) |
|
|
|
KSGGPS衛星同期装置はオプションです. Bコード (RS485) シナクロニゼーションインターフェース |
|
バイナリ出力 |
|
|
違う 違う |
4組 |
|
タイプ |
ソフトウェアで制御される,コンテンやポールなし |
|
AC容量 |
Vmax:250V (DC) /Imax:3A |
|
DC容量 |
Vmax:250V (DC) /Imax:1A |
|
電源 |
|
|
定位電圧 |
220V (AC) |
|
許容電圧 |
100V~240V (AC) |
|
定数頻度 |
50Hz |
|
許容される頻度 |
40~60Hz |
|
流動 |
1A (最大) |
|
FT3 インターフェース |
|
|
標準を使用する |
IEC60044-7/8 |
|
ターミナルNO |
3組 |
|
インターフェースタイプ |
ST |
|
波長 |
850nm |
|
光ファイバータイプ |
62.5/125μm,多モード |
|
送信距離 |
1km |
|
イーサネット通信インターフェース |
|
|
タイプ |
10/100 ベース-TX ((10/100 Mbit,扭曲ペア/自動交差) |
|
ポート番号 |
1対 |
|
インターフェースタイプ |
RJ45 |
|
ケーブルタイプ |
5ペア 曲がったペア |
|
州表示 |
LED 緑色 ((ライト):有効な接続 LED 黄色 ((点滅):データ通信 |
|
光ファイバー通信インターフェース |
|
|
タイプ |
100Base-FX ((100Mbit,光ファイバー,フルデュプレックス) |
|
ポート番号 |
4組 |
|
インターフェースタイプ |
SC |
|
ケーブルタイプ |
62.5/125μm (マルチモードファイバー オレンジ) |
|
波長 |
1300nm |
|
送信距離 |
> 1km |
|
州表示 |
SPD 緑 ((光):有効な接続 リンク/AcT 黄色 ((flicker):データ通信 |
|
運用環境 |
|
|
動作温度 |
-10°C+50°C |
|
貯蔵と輸送の温度 |
-20°C+70°C |
|
湿度 |
5~90% 相対湿度 凝縮物なし
|
