| ブランド名: | Kingsine |
| モデル番号: | PMC100 |
| MOQ: | 1 羽 |
| 配達時間: | 15 営業日 |
| 支払条件: | T 事前・ T L/C |

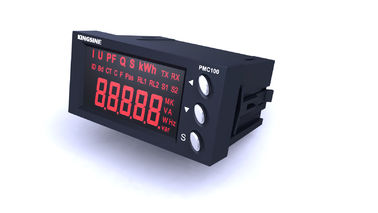

デジタル多機能電源計 2チャネルDI / DO PMC100
単相電気パラメータ測定とエネルギー計測
電気パラメータの限界アラームのオンラインモニタリング,リレー関連アラーム出力
2チャネルDI/DOをサポートし,トランスデューサー出力を設定できます
MODBUS-RTU,RS485通信をサポートする
概要
PMC100シリーズの単相デジタル電源メーターは,カスタマイズされた,モジュール化された,高明るさのLEDディスプレイを採用し,非常に美しく,壮大です. 低電力マイクロプロセッサをコアとして使用します.全電動パラメータ測定とエネルギー計測を達成するためにユーザの様々なニーズを達成するために,オプションに様々なバイナリー,リレー,アナログ出力インターフェースを設定することができます. RS-485通信ポートを統合,簡単に様々なインテリジェント配送システムの統合を満たすことができます. 製品機能は,実用的で,使用し,保守しやすい. 施設内の機器の監視と制御に使用することができます. 電気アプリケーションの専門家のための測定サポートを提供します.SCADA と スマートグリッド の データ ベース を 提供 する効率的なインテリジェントエネルギー管理のための意思決定の基盤を提供します.
機能の特徴
|
機能の特徴
|
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
リアルバーチャル価値 |
|
|
|
|
|
|
|
|
流動 |
◆ 人 の 行動 |
|
◆ 人 の 行動 |
|
|
◆ 人 の 行動 |
◆ 人 の 行動 |
|
電圧 |
◆ 人 の 行動 |
|
◆ 人 の 行動 |
|
◆ 人 の 行動 |
|
◆ 人 の 行動 |
|
頻度 |
◆ 人 の 行動 |
|
|
◆ 人 の 行動 |
|
|
◆ 人 の 行動 |
|
活力 |
◆ 人 の 行動 |
|
◆ 人 の 行動 |
|
|
|
◆ 人 の 行動 |
|
反応力 |
◆ 人 の 行動 |
|
|
|
|
|
◆ 人 の 行動 |
|
功率因数 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
|
|
◆ 人 の 行動 |
|
エネルギー |
|
|
|
|
|
|
|
|
活性エネルギー |
◆ 人 の 行動 |
|
|
|
|
|
◆ 人 の 行動 |
|
コミュニケーション |
|
|
|
|
|
|
|
|
RS485/MODBUS プロトコル |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
ディスプレイ |
|
|
|
|
|
|
|
|
LEDディスプレイ |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
ほか |
|
|
|
|
|
|
|
|
2チャネルDI |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
2チャネルDO |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
1チャネル AO:4-20mA |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
2チャネル制限アラーム |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
サポートプログラムオンラインアップグレード |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
技術パラメータ
|
電気特性 |
||
|
測定型 |
単相交流システム |
|
|
|
サイクルごとに採取頻度: 64 回 |
|
|
データ更新率 |
1S |
|
|
測定精度 |
流動 |
00.5% |
|
電圧 |
00.5% |
|
|
パワー |
00.5% |
|
|
頻度 |
0.05Hz |
|
|
活性エネルギー |
1. 0% |
|
|
AO |
1% |
|
|
入力電圧の特性 |
測定電圧 |
0~600V (直接アクセス) |
|
許容される過負荷 |
1.2回/連続 |
|
|
入力インペダンス |
1.8MΩ |
|
|
入力電流特性 |
測定電流 |
5Aまたは1A (CT接続経由) |
|
許容される過負荷 |
1.2回/連続 |
|
|
入力インペダンス |
<0.1Ω |
|
|
バイナリ入力 |
動作電圧 |
12~24 VDC または 220VAC (外部電源) |
|
入力インペダンス |
12KΩまたは120KΩ |
|
|
隔離電圧 |
2KV |
|
|
リレー出力 |
ノードタイプ |
機械ショック |
|
ノード容量 |
220 VAC/5A,30 VDC/5A |
|
|
4-20mA DC出力 |
オープン回路電圧 |
15VDC |
|
過負荷容量 |
≤500Ω |
|
|
隔離電圧 |
2KV |
|
|
稼働電源 |
AC |
85~265 VAC/45〜65Hz |
|
DC |
100~300 VDC |
|
|
電力消耗 |
<2.5W |
|
|
メカニカルプロパティ |
||
|
体重 |
0.3kg |
|
|
IP 保護グレード |
パネル IP52,ボディ IP30 |
|
|
サイズ |
96 × 48 × 95.5 mm |
|
|
動作温度 |
-40~70°C |
|
|
貯蔵温度 |
-50~85°C |
|
|
相対 の 湿度 |
5% - 90%RH,冷却がない |
|
|
EMC |
||
|
静電放電の干渉 |
IEC 61000-4-2 レベル4 |
|
|
抗速短期のパルス群 |
IEC 61000-4-4,レベル4 |
|
|
衝突防止 |
IEC 61000-4-5 レベル3 |
|
|
反周波数磁場 |
IEC 61000-4-8,レベル3 |
|
|
電気隔熱性能 |
||
|
断熱抵抗 |
GB/T13729, >50MΩ |
|
|
周波数 電圧に対応する |
GB/T13729, AC 2KV 50Hz /1分 |
|
|
インパルス電圧 |
GB/T13729, 5KV, 1.2/50us |
|
|
|
