| ブランド名: | Kingsine |
| モデル番号: | PMC180N |
| MOQ: | 1 羽 |
| 配達時間: | 15 営業日 |
| 支払条件: | T 事前・ T L/C |
3相ネットワーク 多機能電源計 IP52 / 0.05Hz PMC180N
シングル/三相交流システム
220電圧
電力品質分析

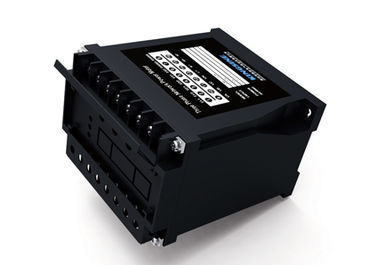

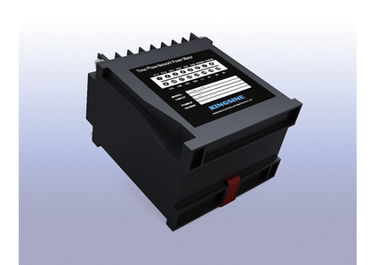

PMC180N 三相ネットワーク電源計
概要
PMC180N三相ネットワーク電源計は,LCD操作パネルのない多機能計です.低消耗マイクロプロセッサを採用し,完全な電源パラメータを測定できます.エネルギー測定, 31 オーダー電圧 / 現在のハーモニック分析. オプションアナログ出力ポートを持っています. トランスデューサー機能の需要に対応することができます.RS-485通信ポートがあり,あらゆるインテリジェント電力配送システムに簡単に統合できます. PMC180Nは,実用的な機能,使いやすさ,容易な保守を持っています. それは,現場の機器を監視し,制御するために使用することができます.電力アプリケーションの専門家に測定とテストのサポートを提供スマート・グリッドにデータベースを供給し,インテリジェントエネルギー管理の科学的基盤を提供します.
機能の特徴
|
機能の特徴 |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
リアルバーチャル価値 |
|
|
|
|
|
|
|
流動 単相と中性線 |
◆ 人 の 行動 |
|
◆ 人 の 行動 |
|
◆ 人 の 行動 |
◆ 人 の 行動 |
|
電圧 ライン/ライン&フェーズ/ライン |
◆ 人 の 行動 |
|
◆ 人 の 行動 |
◆ 人 の 行動 |
|
◆ 人 の 行動 |
|
頻度 |
◆ 人 の 行動 |
|
|
|
|
◆ 人 の 行動 |
|
活性電源 三相と単相 |
◆ 人 の 行動 |
|
◆ 人 の 行動 |
|
|
◆ 人 の 行動 |
|
反応力 三相と単相 |
◆ 人 の 行動 |
|
|
|
|
◆ 人 の 行動 |
|
パワーファクター 三相と単相 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
|
◆ 人 の 行動 |
|
エネルギー |
|
|
|
|
|
|
|
活性エネルギー |
◆ 人 の 行動 |
|
|
|
|
◆ 人 の 行動 |
|
反応エネルギー |
◆ 人 の 行動 |
|
|
|
|
◆ 人 の 行動 |
|
電力品質 |
|
|
|
|
|
|
|
ハーモニック歪み 電流と電圧 |
◆ 人 の 行動 |
|
|
|
|
◆ 人 の 行動 |
|
31 秩序 ハーモニック分析 電圧と電流 |
◆ 人 の 行動 |
|
|
|
|
◆ 人 の 行動 |
|
コミュニケーション |
|
|
|
|
|
|
|
RS485/MODBUS プロトコル |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
ディスプレイ |
|
|
|
|
|
|
|
LEDディスプレイ |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
ほか |
|
|
|
|
|
|
|
2チャネルDI |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
2チャネルDO |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
|
1チャネル AO:4-20Ma |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
2チャネル制限アラーム |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
|
サポートプログラムオンラインアップグレード |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
◆ 人 の 行動 |
技術パラメータ
|
電気特性 |
||
|
測定型
|
3相3ワイヤのACシステム 3相4ワイヤのACシステム |
|
|
|
サンプリング率: サイクルあたり64回 |
|
|
データ更新率 |
1S |
|
|
測定精度 |
流動 |
00.5% |
|
電圧 |
00.5% |
|
|
パワー |
00.5% |
|
|
頻度 |
0.05Hz |
|
|
活性エネルギー |
1. 0% |
|
|
反応エネルギー |
2. 0% |
|
|
AO |
1% |
|
|
入力電圧の特性 |
測定電圧 許容される過負荷 |
3 × 220/380V (直接接続)
|
|
3 X 57.7/100V (CTで接続)
|
||
|
入力インペダンス |
1.2回/連続 |
|
|
測定電圧 |
1.8MΩ |
|
|
入力電流特性 |
測定電流 |
5Aまたは1A (CTで接続)
|
|
許容される過負荷 |
1.2回/連続 |
|
|
入力インペダンス |
<0.1Ω |
|
|
4-20mA DC出力
|
オープン回路電圧 |
15VDC |
|
負荷容量 |
≤500Ω |
|
|
隔離電圧 |
2KV |
|
|
稼働電源 |
AC |
85~265 VAC/45〜65Hz |
|
DC |
100~300 VDC |
|
|
電力消耗 |
< 3W |
|
|
メカニカルプロパティ |
||
|
体重 |
0.5kg |
|
|
IP 保護グレード |
IP52 |
|
|
サイズ |
110 × 75 × 72 mm または 110 × 75 × 120 mm |
|
|
動作温度 |
-40~70°C |
|
|
貯蔵温度 |
-50~85°C |
|
|
相対 の 湿度 |
5% - 90%RH,冷却がない |
|
|
EMC |
||
|
静電放電の干渉 |
IEC 61000-4-2 レベル4 |
|
|
抗速短期のパルス群 |
IEC 61000-4-4,レベル4 |
|
|
衝突防止 |
IEC 61000-4-5 レベル3 |
|
|
反周波数磁場 |
IEC 61000-4-8,レベル3 |
|
|
電気隔熱性能 |
||
|
断熱抵抗 |
GB/T13729, >50MΩ |
|
|
周波数 電圧に対応する |
GB/T13729, AC 2KV 50Hz /1分 |
|
|
インパルス電圧 |
GB/T13729, 5KV, 1.2/50us |
|
|
|
