商品の詳細:
お支払配送条件:
|
| ファイバーイーサネットポート: | IEC61850 | 色: | 空っぽ |
|---|---|---|---|
| 材料: | プラスチック | cddd: | 444 |
| ハイライト: | KF932 IEC61850 リレー試験キット,デジタル保護リレーリレーテストキット |
||

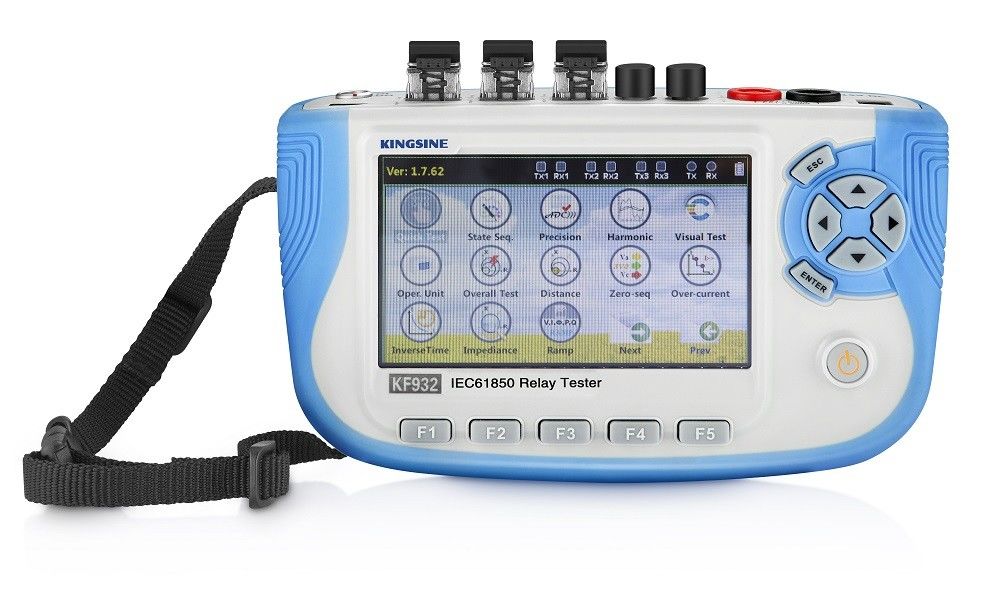

デジタル保護リレーに加えられるKF932 IEC61850のリレー テスター
速い細部:
デジタル保護リレーに、理性的なMeasure&control装置適用される1.Comply IEC61850の標準
ターミナル、併合の単位およびサブステーションの制御システムのテストおよび検出。

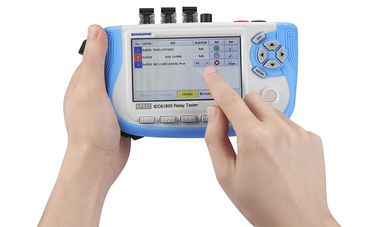

2.Touchスクリーンおよびキーパッド、別に習慣を使用して応じるため。
3.4400mAh大容量のリチウム電池、10時間以上連続的な仕事。
4.小型、ポータブルに容易。
指定:
KF932 IEC61850のリレー テスターは理性的なサブステーション関連標準に基づいていましたに開発されます
SVのガチョウ、Bコードを分析すればIEEE1588メッセージは、大きさ、段階および頻度を計算します
ガチョウの仮想端末装置の電圧そして現在、および実時間モニターの。
送るSV、ガチョウ メッセージ予約購読によるスマートな装置のクローズド・ループ テストの受け入れ
ガチョウ メッセージの出版物;段階の検出機能は分析し、計算によって達成されます
異なったコントロール・ブロック;堅い接触の二進入出力の使用はで完了することができます
測定の正確さの理性的な操作箱伝達遅れそしてSOE;SV
ガチョウの例外の統計量の分析および同時性は単位の統合を達成するために作用します
分離した、無くなったフレームおよび絶体遅延の測定。
小型によって、便利および強力な測定の操作の性能に触れて下さい
分析およびテストの機能、KF932手持ち型のデジタルのリレー テスト セットは理性的のに会うこと非常にです
保護、モニタリング及び制御装置のサブステーションの操作、維持およびダバッギング、
知能端末装置、合併の単位および局制御機構システム検出および依託
条件。
技術的な特徴
|
いいえ。
|
分析項目 | 分析の内容 |
|
SMVの測定
分析 |
遮断 |
自動的に3からのSVメッセージを横取りします
光学港および1つの光学インターフェイス
|
|
有効な価値 |
広さ、段階の実時間ディスプレイ チャネル
そして頻度
|
|
| Oscillography |
波形の実時間ディスプレイ
|
|
| 順序の部品 |
実時間ディスプレイ肯定的な順序V1、
否定的な順序V2のゼロ肯定的な順序
大きさおよび段階のV0
|
|
| 力 |
ABCの段階および3の実時間ディスプレイ
段階の能動態、無効電力、皮相電力
そして力率
|
|
| Vectorgraph |
の大きさおよび段階関係
三相電圧および流れは表示されます
ベクトル形態
|
|
| 調和的 |
実時間ディスプレイ0 | 19の倍音、およびショー
調和的なcontentinヒストグラムの形態
|
|
| メッセージ変数 |
現在のメッセージの実時間ディスプレイ
変数、元のメッセージおよび分析される
メッセージ
|
|
|
Anormalメッセージ |
anormalメッセージの数
|
|
|
離散値 |
分離したそれぞれのメッセージ数
|
|
|
分析的なガチョウ
分析 |
遮断 |
自動的に横取りのガチョウ メッセージ
3つの光学港から
|
| 仮想端末装置 |
事実上の状態の実時間ディスプレイ
ターミナルは、いろいろな表示を支えます。
自動的に事実上の調整の時を記録して下さい
ターミナル。
|
|
| メッセージ |
現在のメッセージの価値の実時間ディスプレイ
そして元のメッセージの価値。
|
|
| Anormalメッセージ |
anormalメッセージの数
|
|
| 他 | レコーダー |
記録はオフ・ライン メッセージを分析し、
|
|
流れの測定
andoptical力 |
ネットワーク トラフィックのサイズの実時間統計量
受け取られた光学力
|
|
|
PCAPメッセージ
分析 |
PCAPで貯えられるメッセージのオフ・ラインの分析
フォーマット
|
|
| 極性テスト |
変圧器の極性をテストして下さい
|
|
| 測定 | マニュアル試験 |
SVメッセージの出力を通して、ガチョウ
一緒のメッセージのシミュレーションのandsubscription
堅い接触の二進入出力を使って
保護するためには、IEDの制御監視すれば
装置テスト。
|
| 州の順序子 |
多数の連続した状態の、のために出力によって
ユーザー定義テスト。Foreachの個々の状態
電圧の大きさ、段階および頻度
そして流れは置くことができます。状態ののセットアップ
さまざまなテストに会うガチョウの仮想端末装置
条件。
|
|
| IED |
移動の遅れおよびSOEの時間の測定
ガチョウおよび堅いのaccuracybetween
接触。
|
|
|
重ねられる
調和的 |
2つの~19の倍音はで重ねられます
出力基本的な電圧そして流れへの
IED装置のテストをのような実現して下さい
保護、測定および制御。
|
技術的な変数
1つの電源
|
電源
|
|
| 電池 |
大容量のリチウム電池
|
| 力のアダプター |
入力:AC100~240V、50/60Hz、0.7A
出力:DC15V、1.66A
|
2パワー消費量
|
パワー消費量
|
|
| パワー消費量 |
≤ 6W
|
| 働く電源 |
morethan 10時間の連続的な仕事
|
3 COMポート インターフェイス
|
光学イーサネットCOMポート
|
|
| モデル |
100Base-FX （100Mの双方向通信の光ファイバー ネットワーク）
|
| 港のタイプ |
LC
|
| 波長 |
1310nm
|
| 伝送距離 |
≧1km
|
| 適用 |
IEC61588時および他のネットワーク メッセージ
|
|
光学シリアル ポートの通信用インタフェース
|
|
| ポート番号 |
2 PC
|
| 港のタイプ |
ST
|
| 波長 |
62.5/125μmMultimode繊維、Wavelength850nm
|
| 伝送距離 |
≧1km
|
| 適用 |
IEC60044-7/8 （立方フィート）、IRIG-Bのタイミングを受け取って下さい/送って下さい
トランシーバーに信号を送って下さい
|
|
アナログ入力の通信用インタフェース
|
|
| ポート番号 |
1組
|
| 港のタイプ |
ゴム製ターミナル
|
|
堅い接触入出力通信用インタフェース
|
|
| ポート番号 |
2組
|
| 港のタイプ |
ゴム製ターミナルへの航空ソケット
|
|
TFのカード スロット インターフェイス
|
|
| ポート番号 |
1 PC
|
| 適用 |
全場所構成を輸入するためのTFカード
、録音文書、輸出する/テストを貯えることファイルして下さい
レポートおよび改善ソフトウェア。
|
|
アナログ入力の通信用インタフェース
|
|
| ポート番号 |
1組
|
4時報
|
時報
|
|
| IRIG-B |
時間の正確さ<1us typ="">
|
| IEC 61588 |
時間の正確さ<1us typ="">
|
5つの機械変数
|
機械変数
|
|
| 表示画面 |
4.3' LCDスクリーン（接触機能と）
|
| サイズ |
176×100×58 mm
|
| 重量 |
≤0.75kg
|
6温度較差
|
温度較差
|
|
| 高度 |
≤5000m
|
| 周囲温度 |
正常な実用温度:- 10~55℃
貯蔵および交通機関:- 25~85℃
|
| 相対湿度 |
5%~95%
|
| Atmosphericpressure |
60~106KPa
|
