| ブランド名: | Kingsine |
| モデル番号: | K3040 |
| MOQ: | 1 セット |
| 配達時間: | 15 営業日 |
| 支払条件: | T 事前・ T L/C |
50 超電流リレー
1...........................
2高精度で
3ウォルトの電流
4操作が簡単
操作を簡単にする フレンドリーなPCソフトウェア!
K30シリーズのリレーテスターは,海外ユーザー向けに非常にデザインされています. 必要なようにフレンドリーなPCソフトウェア,ユニークな機能と機能があなたを助けます!
1装置が動作しているときに強力な保護を保証するユニークな自己保護システム,ネットワークが異常であるときに自動的に出力を停止します.
2単一の電源スイッチとアンプ技術で,出力精度と電源効率と因子は増加します.エネルギー節約と環境保護の国際的傾向に合致する;
3. 住宅接地テストと外部電圧入力,個人の安全を保証するアラーム機能;
4. メーターとソースの2つで1つ,内部および外部テスト,自己校正,振動計の機能,各振動計の持続時間は50Sに達します (オプション機能).
5試験装置に独立したAux.DCを提供, 0 ~ 300V/0.6A (極無で調節可能);
6変換器とエネルギーメーターの試験機能 (オプション機能)
7. テストインターフェイスは,ユニークな出力監視機能と前曲線追跡機能を提供し,現場分析をより助けます.

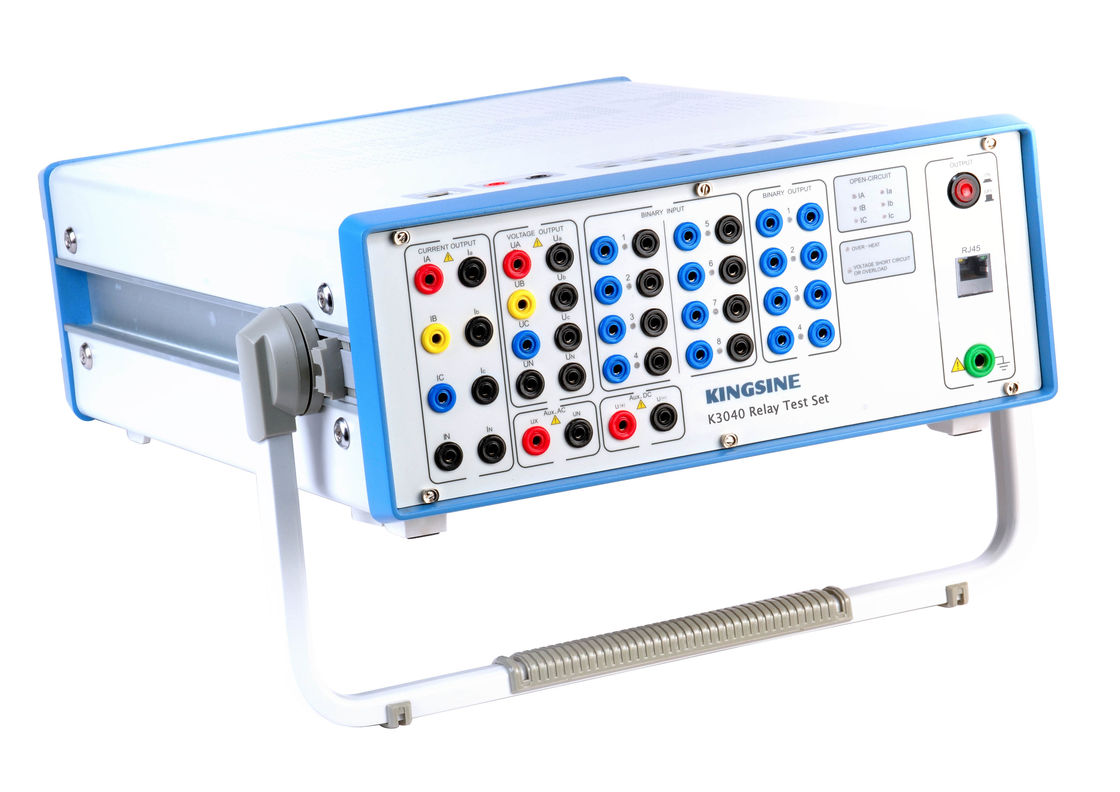

K3040の技術データ
|
電圧発電機 |
||
|
設定 範囲 |
4相交流 (L-N) |
4×0 130V |
|
|
2相交流 (L-L) |
2×0 260V |
|
パワー |
4相交流 (L-N) |
4 x 70V,0... 130Vで |
|
|
2相交流 (L-L) |
2 × 140V,0... 260Vで |
|
精度 |
<0.07%表示 + 0.03%範囲保証 0... 130Vで <0.02%読み込み + 0.01%範囲典型 0~130V |
|
|
決議 |
1mV |
|
|
電流発電機 |
||
|
設定 範囲 |
3相交流 (L-N) |
3 × 0... 40A |
|
|
1相AC (2L-N) |
1 × 0... 80A |
|
|
1相AC (3L-N) |
1 × 0... 120A |
|
パワー |
3相交流 (L-N) |
3×450V, 0...40A で |
|
|
1相AC (2L-N) |
1×520VA,0...80Aで |
|
|
1相AC (3L-N) |
1 x 1200 VA,0... 120A (最大) で |
|
精度 |
<0.07%読み込み + 0.06%範囲 0-40A で保証 <0.02%読み込み + 0.02%範囲 0-40A の典型 |
|
|
決議 |
1mA |
|
|
発電機,一般 |
||
|
頻度 |
範囲 |
0... 1000 Hz |
|
|
精度 / 漂流 |
誤差 <0.001Hz 10... 65Hz で 誤差 <0.01Hz 65Hz...450Hz で 誤差 <0.02Hz 450Hz...1000Hz で |
|
|
決議 |
0.001Hz |
|
段階 |
範囲 |
- 360° +360° |
|
|
精度 / 漂流 |
誤差 <0.2° |
|
|
決議 |
0.1° |
|
タイマー |
範囲 |
無限 |
|
|
精度 / 漂流 |
エラー<0.1ms |
|
DC発電機 |
||
|
電圧範囲 |
0... 300V/180W |
|
|
電流範囲 |
0... 20A/300W |
|
|
精度 |
<0.07%読み込み + 0.03%範囲 0~300Vで保証 <0.04%読み込み + 0.02%範囲 0~300V |
|
|
|
<0.14%読み込み + 0.06%範囲 0-20A で保証 <0.05%読み込み + 0.02%範囲 0-20Aで典型 |
|
|
決議 |
1mA,1mV |
|
|
補助 DC 供給 |
||
|
範囲 |
0...300V/0.6A |
|
|
バイナリー入力 |
||
|
番号 |
8組 |
|
|
互換電圧 |
10V... 250V DC |
|
|
バイナリー出力 |
||
|
番号 |
4 組 |
|
|
容量 |
250V/3A AC/DC |
|
|
シンクロ化 |
||
|
同期モード |
GPS |
|
|
ハーモニック |
||
|
ハーモニック重複時間 |
2... 20回 |
|
|
電源 |
||
|
定数入力電圧 |
220V AC±20% |
|
|
パワー |
1000VA |
|
|
定数頻度 |
47Hz... 65Hz |
|
|
環境条件 |
||
|
動作温度 |
-5°C... 55°C |
|
|
保存温度 |
-20°Cから75°C |
|
|
湿度範囲 |
5%... 90% 凝縮しない |
|
|
体重 |
20kg |
|
|
サイズ |
460 ((D) ×140 (W) ×360 (H) mm |
|
|
PC接続 |
RJ45 |
|
K30シリーズ 保護リレー試験セット:
|
モデル |
チャンネル |
AC出力 |
|
K3063i / K3063Li |
10 出力チャンネル |
6*30A/3*40A/4*300V |
|
K3030i / K3030Li |
7 つの出力チャンネル |
3*30A/4*300V |
|
K3066 |
13 出力チャンネル |
6*20A/3*40A/7*130V |
|
K3063 |
10 出力チャンネル |
6*20A/3*40A/4*130V |
|
K3040 |
7 つの出力チャンネル |
3*40A/4*130V |
|
K3030 |
7 つの出力チャンネル |
3*30A/4*130V |
主な機能:
|
ポイント |
IEEE (IEEE) ではない. |
|
同期リレー |
|
|
誤ったトランスプレイ |
|
|
GPS同期 |
|
|
超電流リレー |
50/76 年 |
|
逆時間超電流リレー |
51 |
|
低電流リレー |
37 |
|
断層リレー |
50 |
|
方向性超電流リレー |
67 |
|
方向性地故障リレー |
67N |
|
超電圧リレー |
59 |
|
低電圧リレー |
27 |
|
方向電圧リレー |
91 |
|
方向電源リレー |
32 |
|
パワーファクターリレー |
55 |
|
差点保護 (差点回路) |
87 |
|
遠隔保護装置 (段階ごとに) |
21 |
|
負の配列の超電流リレー |
46N |
|
モーターの過負荷保護 |
51/86 年 |
|
自動再閉装置 |
79 |
|
トリッピングリレー |
94 |
|
電圧調節リレー |
|
|
超阻力リレー,Z> |
|
|
低阻力リレー,Z |
|
|
遅延リレー |
|
