保護IEC61850 K68iの二次注入のテストのキット

保護K68i 20.5Kgの二次注入のテストのキット

全体の設計

1つのハードウェア関係

実地試験のプラットホームは3部から成っている:

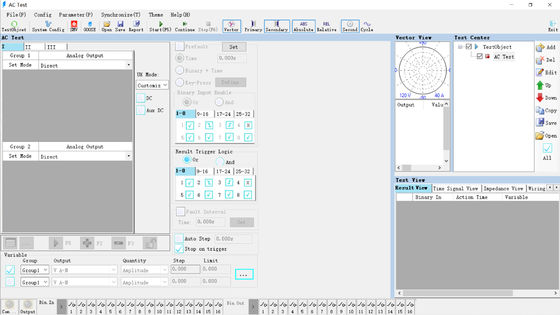

• 顧客ソフトウェア:主にユーザーとのテスト内容そして相互作用の表示を完了する;

• インターフェイス連係ライブラリー:主にテスターの制御そして相互作用、問題テスト変数を完了し、試験結果をアップロード;

• リレー テスター:それはインターフェイス連係ライブラリーから指示をテスト内容を完了する受け取る。最初の2部品は同じコンピュータで取付けられている。

1.2システム応用の場合

• システム応用の場合の図表は実地試験オペレータの主要な仕事方法を記述する。実地試験の部品は自動的にテストを完了し、試験結果を得るためにテスターと相互に作用する必要がある。主要な相互作用モードはテスター インターフェイスによって提供される。

図から見ることができる:

• 自動テスト作業は顧客、テスター インターフェイス連係ライブラリーおよびテスターの3部一緒に行われる;

• オンライン実験フローチャートはテスト インターフェイス主要な仕事の方法を記述した。

普遍的な二次注入のテスター従うIEC61850の利点
