| ブランド名: | Kingsine |
| MOQ: | 1 セット |
| 配達時間: | 15 営業日 |
| 支払条件: | T 事前・ T L/C |
システム概要

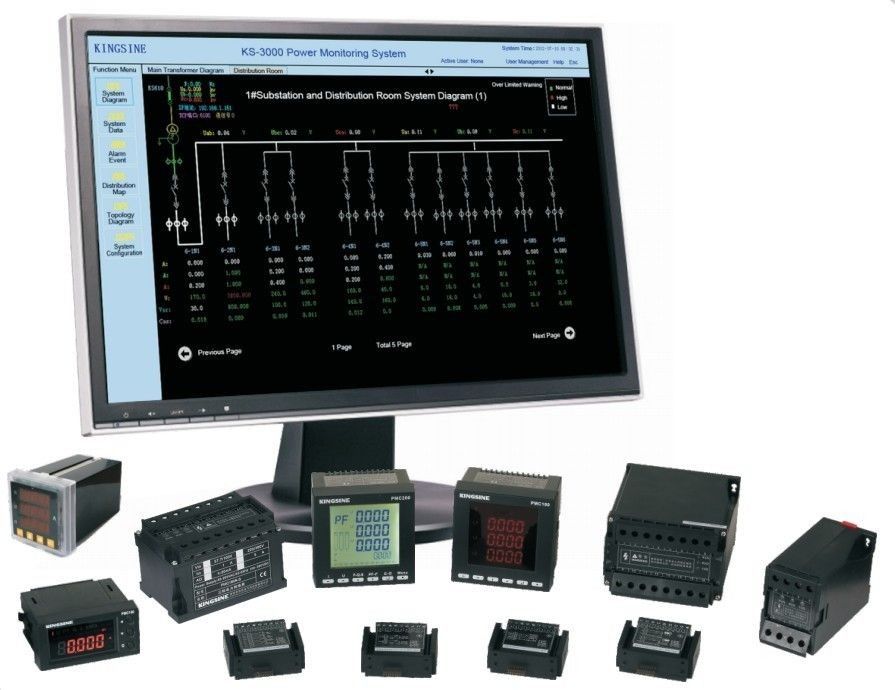

Kingsineによって開発された電力監視システムソフトウェア、使用コンピュータ、通信装置、監視および制御装置、保護装置など。これはリアルタイムデータなどのための基本プラットフォームを提供します。
この電気システムは、「統合と監視」の解決を提供できます。 メジャーは、リアルタイムの電力取得モジュール、エネルギー管理および分析モジュール、リアルタイム履歴データベースを含みます。 SOEモジュール、SMS警告モジュール 電力監視システムソフトウェアは非常に重要な役割を果たし、電気システム、商業および公共建築、インフラストラクチャ、自動車、石油化学、電気通信、冶金学、軽工業、水処理などの分野で非常に優れた電力管理効果を発揮します。
適用範囲：
産業流通自動システム
変電所自動システム
発電所サービスシステム
エネルギー効率管理システム
インテリジェントな電気工学
低電圧配電盤
システム命令
1、マスター層
マスターレイヤには、電力監視システムソフトウェア、監視ホスト、データベース発行サービス、プリンタ、UPS電源グループが含まれます。 2つの方法があります。1つのサーバーが1つのクライアントに対応し、1つのサーバーがマルチクライアントに対応します。
2、コミュニケーション層（コミュニケーション装置）
通信層は産業用スイッチと通信マネージャを使用してオンサイト監視と制御装置監視ホスト接続を実現します。
3、スペーサー層（オンサイトメーター）
電力品質監視装置、PMCシリアルインテリジェントメーター、保護リレー装置、変圧器温度コントローラーをスペーサー層に設置して次のような機能を実現します。現場測定、監視、通信など。PMCシリアルには以下が含まれます。PMC200多機能電力メーター、PMC180 3-位相デジタル電力計、PMC180N三相ネットワーク電力計、PMC100単相デジタル電力計、およびPMC100N単相ネットワーク電力計。
PMCシリーズ製品選定表
| モデル | PMC 200 | PMC 180Z | PMC 180P | PMC 180U | PMC 180I | PMC 180N | PMC 100Z | PMC 100P | PMC 100U | PMC 100I | PMC 100N |
| リアルタイム測定 | |||||||||||
段階 電圧/線間電圧/相電流 | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - | ◆ |
| 有効電力/無効電力/皮相電力 | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ |
| 力率/周波数 | ◆ | ◆ | ◆ | - | - | ◆ | ◆ | ◆ | - | - | ◆ |
| 活性エネルギー/無効エネルギー/皮相エネルギー | ◆ | ◆ | - | - | - | ◆ | ◆ | - | - | - | ◆ |
| 電力品質モニタ | |||||||||||
| 奇数/偶数/全高調波歪み | ◆ | ◆ | - | - | - | ◆ | - | - | - | - | - |
| シングルハーモニック | 31回 | 31回 | - | - | - | 31回 | - | - | - | - | - |
| シングルハーモニック有効/無効電力 | - | - | - | - | - | ◆ | - | - | - | - | - |
| 配列成分：ポジティブ配列／ネガティブ配列／ゼロ配列 | - | - | - | - | - | ◆ | - | - | - | - | - |
| アンバランス度 | - | - | - | - | - | ◆ | - | - | - | - | - |
| 現在のKファクター | - | - | - | - | - | ◆ | - | - | - | - | - |
| 電圧クレストファクタCF | - | - | - | - | - | ◆ | - | - | - | - | - |
| 過負荷特性/位相シーケンスモニター/位相差 | - | - | - | - | - | ◆ | - | - | - | - | - |
| その他の機能 | |||||||||||
| エネルギーマルチレート | ◆ | - | - | - | - | - | - | - | - | - | - |
| 最大/最小/瞬時値 | ◆ | - | - | - | - | - | - | - | - | - | - |
| 相電流ダマンド | ◆ | - | - | - | - | - | - | - | - | - | - |
| アクティブ/リアクティブ/見かけのダマンド | ◆ | - | - | - | - | - | - | - | - | - | - |
| 限界警報 | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
| SOEイベントレコード（タイムスケール付き） | ◆ | - | - | - | - | - | - | - | - | - | - |
| 表示 | |||||||||||
| LCD | ◆ | - | - | - | - | - | - | - | - | - | - |
| LEDデジタルコントロールパネル | - | ◆ | ◆ | ◆ | ◆ | - | ◆ | ◆ | ◆ | ◆ | - |
| 通信インタフェースとプロトコル | |||||||||||
| RS485 / MODBUS | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ | ◆ |
| RS232 / MODBUS | オプション | - | - | - | - | - | - | - | - | - | - |
| TCP / IP / MODBUS | オプション | - | - | - | - | - | - | - | - | - | - |
| Profibus-DP | オプション | - | - | - | - | - | - | - | - | - | - |
| 入出力（オプション） | |||||||||||
| バイナリ入力DI | 8チャンネル | 2チャンネル | 2チャンネル | 2チャンネル | 2チャンネル | - | 2チャンネル | 2チャンネル | 2チャンネル | 2チャンネル | - |
| リレー出力DO | 4チャンネル | 2チャンネル | 2チャンネル | 2チャンネル | 2チャンネル | - | 2チャンネル | 2チャンネル | 2チャンネル | 2チャンネル | - |
| アナログ入力AI | 2チャンネル | - | - | - | - | - | - | - | - | - | - |
| アナログ出力AO | 2チャンネル | 1チャンネル | 1チャンネル | 1チャンネル | 1チャンネル | 1チャンネル | 1チャンネル | 1チャンネル | 1チャンネル | 1チャンネル | 1チャンネル |
| 精度クラス | |||||||||||
| 電流/電圧 | 0.2レベル | 0.5レベル | 0.5レベル | 0.5レベル | 0.5レベル | 0.5レベル | 0.5レベル | 0.5レベル | 0.5レベル | 0.5レベル | 0.5レベル |
| 力 | 0.5レベル | 0.5レベル | 0.5レベル | - | - | 0.5レベル | 0.5レベル | 0.5レベル | - | - | - |
| 活性エネルギー | 1.0レベル | 1.0レベル | - | - | - | 1.0レベル | 1.0レベル | - | - | - | 1.0レベル |
| 反応エネルギー | 2.0レベル | 2.0レベル | - | - | - | 2.0レベル | 2.0レベル | - | - | - | 2.0レベル |
|
|
