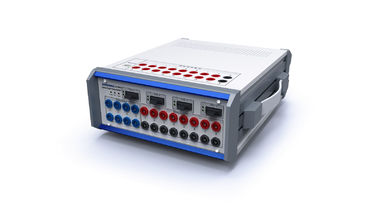

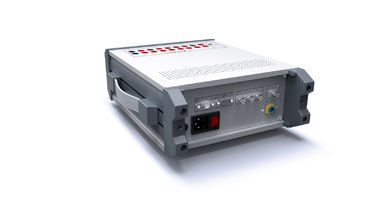

IEC61850-9-1 光学デジタルのリレー試験制度/一時的なテスト KF900

二進入力

いいえ。

8組

入力特徴

0V~250V （DC）またはcontanct無し（自動的に識別される）

サンプル頻度

10kHz

時間決断

100μs

最高の測定の時間

1.50×105 s

タイミングの間違い

  ±1ms （0.001s~1s）

±0.1% （1s~1.50×105 s）

Debounceの時間の範囲を置いて下さい（ソフトウェアによって置いて下さい）

  0ms~25ms

電気分離

8組は電気分離を入れました

境界のインピーダンス変数（接触無し）

5 kΩ… 13kΩ

 Sychronizationインターフェイス（GPS）

KSGGPSの衛星sychronization装置は）任意です;

Bコード（RS485） sychronizationインターフェイス

二進出力

いいえ。

4組

タイプ

ソフトウェアによって制御されるcontants無しおよび棒無し

AC容量

Vmax:250V （DC） /Imax:3A

 DC容量

 Vmax:250V （DC） /Imax:1A

電源

評価される電圧

220V （AC）

許可された電圧

100V~240V （AC）

評価される頻度

50Hz

割り当てられた頻度が

40~60Hz

現在

1A （最高。）

立方フィート インターフェイス

標準を使用して

IEC60044-7/8

ターミナルいいえ。

3組

インターフェイスの種類

ST

波長

850nm

光ファイバーのタイプ

62.5/125μm、多重モード

伝送距離

1km

イーサネット通信用インタフェース

タイプ

10/100の基盤TX （10/100 Mbit、交差するツイスト ペア/自動車）

港いいえ。

1組

インターフェイスの種類

RJ45

ケーブル タイプ

5組のツイスト ペア

州の徴候

LEDの緑（ライト）:有効な関係

LEDの黄色（明滅）: データ通信

繊維光学の通信用インタフェース

タイプ

100Base-FX （100Mbitの繊維光学、双方向通信）

港いいえ。

4組

インターフェイスの種類

SC

ケーブル タイプ

62.5/125μm （マルチモード・ファイバのオレンジ）

波長

1300nm

伝送距離

> 1Km

州の徴候

SPDの緑（ライト）:有効な関係

リンク/行為の黄色（明滅）: データ通信

操作環境

操作上の温度

-10℃~+50℃

Storage&の交通機関の温度

-20℃~+70℃

湿気

5~90%の相対湿度、凝縮無し
