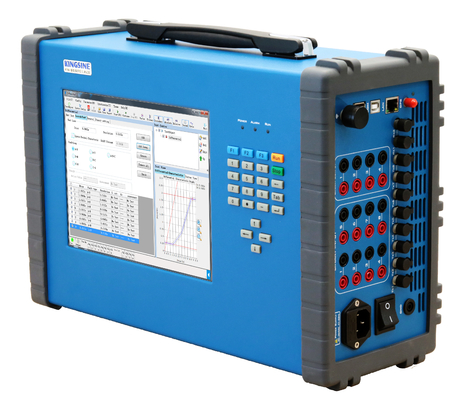

アナログ出力KF86Pの普遍的なリレー テスト セット6x35A 425VA 6x310V105VA

アナログ出力KF86Pの普遍的なリレー テスト セット6x35A 425VA 6x310V105VA
アナログ出力KF86Pの普遍的なリレー テスト セット6x35A 425VA 6x310V105VA

大画像 :  アナログ出力KF86Pの普遍的なリレー テスト セット6x35A 425VA 6x310V105VA

商品の詳細:
起源の場所: 中国
ブランド名: KINGSINE
証明: CE/ISO9001
モデル番号: KF86P
お支払配送条件:
最小注文数量: 1set
価格: negotiation
受渡し時間: 15仕事日
支払条件: L/C、T/T
供給の能力: 1ヶ月あたりの100SETS
詳細製品概要
力: 電子 使用法: 自動試験機
重量: 16KG サイズ: ミニチュア
保証: 1年 特徴を保護しなさい: 密封される
ハイライト:

KF86Pの普遍的なリレー テスト セット

,

425VA普遍的なリレー テスト セット

,

425VA電気リレー テスト

世界で最も軽い及び高い発電の普遍的なリレー テスト セット

  • 最高6x35A@425VA及び6x310V@105VAの最高のアナログ出力
  • 容易な10kg重量は飛行旅行を続けていく
  • 低レベル信号出力、任意のためのエネルギー メートルのテスト、トランスデューサーの口径測定およびIEC61850テストの機能。



記述:



基本的な機能

KF86Pは、いろいろ電気機械の置かれる、多目的、軽量の、分野携帯用テスト ソリッド ステートおよびマイクロ プロセッサ・ベースの保護リレー、モーター積み過ぎのリレー、IEC61850テストおよび同じような回線保護装置をテストすることができるそれである。

  • 12アナログ・チャンネルの出力、6x35A及び6x310Vは、各出力チャネル大きさ、位相角および頻度価値、DCのAC正弦波を注入することできるのそして60x倍音までの独立した、同時制御である。
  • ライト級選手、 <>容易な10Kgは飛行旅行を続けていく
  • 単位は組み込み9.7"によってタッチスクリーンおよびキーパッド手動で作動するか、または完全な計算機制御の下に動くKRTソフトウェアによってPCに置くことができる。
  • 可変的な電池のシミュレーター、24~350Vdcの70Watts最大出力。ほとんどの防御装置のための容易に供給力。
  • 十分にソフトウェアはテスト管理、写実的なテスト モジュール、型板のためのKRT組織した、Xrio/リオ輸入/輸出、試験結果の検討、自動結果の査定作用し、レポートは、等発生する。
  • 3KHzへの一時的な演劇バックアップ
  • IEC61850 SMVおよびガチョウのシミュレーションのための8x100/1000Mbit繊維の港
  • 作り付けGPSおよびIRIG-Bは端末相互のテストの機能を合わせた
  • 10二進入力、乾接点または0-300V潜在的な接触の機能;4速い二進出力はそれぞれをとの隔離し、 <1ms response="" time="">
  • 反切抜きは、間違った配線接続する警報およびself-protect、積み過ぎおよび過熱保護を検出する
  • AC 85~265/DC 127-350電源、世界的な範囲の電源の両立性
  • 3年の自由な保証および生涯の維持
  • フリー ソフトの改善





先発の特徴

  • 従ったIEC61850版1.0及び標準2.0
  • トランスデューサーの口径測定
  • エネルギー メートルの口径測定(機械及び電子メートル)
  • 最高8V/20mAまでの10低レベルのアナログ出力(8つの電圧+ 2つの流れ)。






写実的なソフトウェア インターフェイス:
アナログ出力KF86Pの普遍的なリレー テスト セット6x35A 425VA 6x310V105VA 0



アナログ出力KF86Pの普遍的なリレー テスト セット6x35A 425VA 6x310V105VA 1



アナログ出力KF86Pの普遍的なリレー テスト セット6x35A 425VA 6x310V105VA 2

指定:



AC現在の源
広さ及び力 最高6×35A @ 424VAそれぞれ;
最高3×70A @ 670VAそれぞれ;
正確さ

<0> <0>

範囲 範囲I:3A
範囲II:35A
自動範囲
DCのオフセット <3ma Typ="">
決断 1mA
ゆがみ <0>
応答は上昇したり/降下の <100us>
DCの現在の源
広さ及び力 最高3×20A @ 400W
正確さ ±5mA @ <1a> ±0.2% @ ≥1A
応答は上昇したり/降下の <100us>
AC電圧源
広さ及び力 最高6×310V @ 105VAそれぞれ
正確さ

<0>

<0>

範囲 範囲I:30V
範囲II:310V
自動範囲
DCのオフセット <10mv Typ="">
決断 1mV
ゆがみ <0>
応答は上昇したり/降下の <100us>
DC電圧の源
広さ及び力 最高6×350V @ 100W
最高3×700V @ 150W
正確さ ±10mV @ <5v> ±0.2% @ ≥5V
応答は上昇したり/降下の <100us>
頻度及び位相角
周波数範囲 DC | 1000Hzの3000Hzトランジェント
頻度正確さ ±0.5ppm
頻度決断 0.001Hz
段階の範囲 -360°~360°
段階の正確さ <0>
段階の決断 0.001°
補助DCの供給(電池のシミュレーター)
範囲 10 | 300Vdc
>最高70W
正確さ 1% Rgのグアー。
二進入力
電気分離 10組のそれぞれ隔離される電気
入れられたインピーダンス 5 kΩ… 13kΩ (空の接触)
入れられた特徴 0 V~300Vdcか乾接点
(二進1~4の入力は潜在性をプログラム可能である場合もある引っくり返す)
サンプリング レート 10kHz
時間決断 10us
時間の測定の範囲 無限
時間の正確さ ±1ms @ <1s> ±0.1% @ ≥1s
Debounceの時間 0~25ms (ソフトウェアは制御した)
二進出力
4組
タイプ 最高速度のトランジスター、プログラム可能なソフトウェア制御
AC壊れ目容量 Vmax:250V (AC)/Imax:0.5A
DCの壊れ目容量 Vmax:250V (DCの)/Imax:0.5A
電気分離 隔離されるすべての組
時刻同期化
衛星同時性 1つの× SMAのGPSのアンテナ インターフェイスのための使用
サポートGPSおよびBeidou衛星
繊維IRIG-B 2つの× ST、伝達のための1、受け入れのための1
電気IRIG-B 1台の× 6Pin 5.08mmフェニックス ターミナル
伝達のための1、受け入れのための1
外的な制動機の同時性 1台の× 4Pin 5.08mmフェニックス ターミナル
外的な制動機入力+外的な制動機の出力
同期誤差 <10us>
通信用インタフェース
イーサネット 2 × RJ45、10/100M
WIFI 作り付けWIFI DHCPサービス
シリアル ポート 1つの× RS232
USB 2 × USB2
重量及びサイズ
サイズ 390mm×256mm×140mm
重量 10kg
表示 9.7inch LCDのタッチ画面
キーパッド 数キー+方向キー
電源
わずかな電圧 220V/110V (AC)
正当な電圧 85 - 265 VAC;127V~350V (DC)
わずかな頻度 50Hz
正当な頻度 47-63Hz
現在 最高10A
パワー消費量 最高1200VA
結合方式 標準的なACソケット60320
労働環境
実用温度 -10~+55 ℃
相対湿度 5~95%の非凝縮
保管温度 -20℃ | +70℃
大気圧 80kPa~110 kPa (高度2000mまたはより低い)



前進:



(任意モジュール)

IEC61850機能:

十分に従うIEC61850試しの価値およびガチョウ;(IEC61850-9-1、IEC61850-9-2/(LE)、IEC60044-7/8)
同時に価値およびアナログ信号の試し、か契約者を出力し、ガチョウ メッセージおよびリレー接点二進入力/出力機能を出版することできる。
36までの試しの価値チャネルは地図を描くことができる。



繊維の港(LCのタイプ)
タイプ 100Base-FX (100Mbitの繊維、双方向通信)
ポート番号 8組
ケーブル モデル 62.5/125μm (多数モード繊維、オレンジ)
波長 1310nm
伝送距離 > 1Km
状況表示 SPDの緑(ライト):アクティブな接続
黄色いLinkAcT (点滅する):データ交換


10の低レベルチャネルは出力機能に信号を送る:

低レベル信号の出力
出力チャネル 10のチャネル、8電圧出力+ 2現在の出力
出力ポートのタイプ フェニックス ターミナル
出力範囲 8x0~8Vrms;2x0~20mA
正確さ

(0.01~0.8 Vrms/0~2mA):<0>

(0.8~8 Vrms/2~20mA): <0>

決断 250µV
倍音(THD%) < 0="">
周波数範囲 DC~1.0kHz、一時的な3KHz
頻度正確さ 0.002% (正常な頻度)
頻度決断 0.001Hz
段階の範囲 0~359.9°
段階の正確さ <0>
段階の決断 ±0.001°







トランスデューサーの口径測定機能:

DCの測定の入力
電圧入力 範囲 0~±10V dc
最高の入力 ±11V dc
正確さ 正確さ <0>
入れられたインピーダンス 1Mのオーム
現在の入力 範囲 0~±1mA/1~±20mAの自動範囲
最高の入力 600mA
正確さ 正確さ <0>
入れられたインピーダンス 15オーム




エネルギー メートルの口径測定機能:

エネルギー メートルの口径測定
センサーの使用法 機械メートル/電子メートル
センサーの出力 高いレバー:低レベル>4.5V:<0>
脈拍の入力 1つの脈拍の投入口、有効な5Vdc high-levelただ。
脈拍の範囲 最高500KHz脈拍の入力。
パルス出力機構 Open-collector 1トランジスター出力5Vdc/5mA
