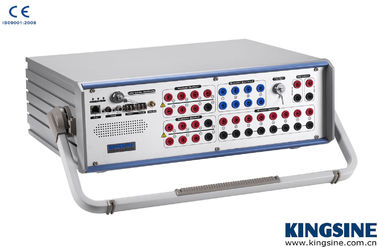

リレー試験装置K3063iの二次注入テストはセリウムの承認を置いた

第"部 特徴

1. すべてのタイプの電圧,電流,周波数,電源,インペダンス,ハーモニック,ディフェリエンシャル,同期リレーは,手動または自動で試験することができる.スペースとゼロシーケンス保護装置は固定値でチェックされ,保護装置の距離試験は様々な種類の障害をシミュレーションすることによって実施できます.; デジタルマイクロコンピュータベースのデジタルトランスフォーマーとジェネレータートランスフォーマーセットの差保護比の拘束曲線を自動的にスキャンできます.GPS誘導機能を持つ;

2. 信頼性は,装置に4つの高性能排気扇風機と温度保護装置とメーターを設置したユニークな散熱部品によって保証されます.高い電流や長時間作業中に優れた安定性と信頼性を保証します電流源自体には既に開き回路保護と開き回路警報の機能があり,電圧源には短回路保護機能があります.切断歪みの検出,誤った配線を決定し,警鐘を鳴らす自動ロック機能出力波の形を動的モニターし,それを表示することができます.

3. 離散した入力コンタクトがあり,イオンコンタクトと電源コンタクトが互換性があり,様々な配線接続方法を可能にします.

4.7チャネル電圧出力があり,1チャネルは補助電圧で,フィールドデバッグに便利です.

5.オフライン操作機能を改善し,任意で継続的に調節可能な振幅,相,周波数で,独立して7相電圧と6相電流を出力することができます.操作が簡単任意に変更することができます. 独立して実行されているとき,それは,様々なDC,周波数,パワー阻力,調和微分,同期リレーと速度 and Zero Sequence Protection devices can be checked with fixed value and the Group test of the protection device can be carried on by simulating various types of faults and digital transformer can been automatically scanned as well as the differential protection ratio restraint curve for the Generator Transformer set;

6構造的な内部フレーム構造,振動防止と衝撃耐性のある高強度アルミ合金機械箱により,装置は強い振動テストに耐えることができます.

7. 最新のDSPと大規模なプログラム可能な FPGAを使用します. 1448点波形シミュレーション,計器のギアリングによりよい臨時応答と周波数・振幅特性を有する中国で初めて20ビットシリアルポートDAを使用し 輸出精度をさらに向上させます

第2部 ソフトウェア

1.KRTのソフトウェアはWindowsベースのもので,適切なラップトップPCで操作されます. すべての制御タスクとデータ取得,試験結果の処理と記録は,ラップトップPCまたはコントローラ上のオペレーティングソフトウェアによって行われます.. ソフトウェアパッケージは,ユーザーフレンドリーなメニュー表示で以下の機能を提供します.

2.KRTソフトウェアはウィンドウベースのオペレーティングシステム (Windows XP/Vista/Win7) で,マウスサポートとオンラインヘルプがあります.

3.KRTソフトウェアは,保護テストセットとリアルタイム通信があり,測定結果はオンラインで表示されます.

4.KRTソフトウェアは,ACとDCの出力を制御し,異なる程度と持続時間のAC出力のDCオフセット効果を生成することができる.

5.KRTソフトウェアは,交流出力のハーモニック内容 (2番目から20番目) を制御し,静止状態,動的および臨時テストを実行します.

6.KRTソフトウェアは汎用的で,標準プログラミング言語の知識なしにユーザーに簡単にカスタマイズできます.

7.KRTソフトウェアは,少なくとも2つのテスト信号を同時にランプします.結果は,グラフィックおよび/または表形式で利用できます.

8.KRT ソフトウェアサポート 指定値,距離,差分,超電流,同期器,変換,およびそのような保護 固定値および特性を含むまた,テスト メインパラメータステンシルデータベースまた,それは,操作をより簡単にするために,異なる保護デバイスのユーザー設定を簡素化するステンシルファイルの輸入と輸出をサポートします.

9.KRTソフトウェアはベクトル,波,信号画像と差分,インペンデンス,オーバーストリームなどを提供します. 豊富な画像は現在のパラメータ設定とテスト状態を直接反映します.ズームもできます移動 チェックポイント より複雑な操作

10.KRTソフトウェアはデジタルテスターをサポートし,IEC61850-9-1,IEC61850-9-2,IEC60044-7/8,Goose,その他のプロトコルと互換性があります.

11.KRTソフトウェアは,RIOファイルやXRIOファイルなどのあらゆる種類の輸入と輸出を行う必要があります.
