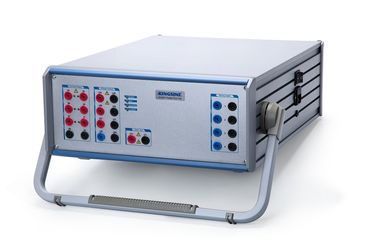

| ブランド名: | Kingsine |
| モデル番号: | K3163i |
| MOQ: | 1 セット |
| 価格: | 交渉可能 |
| 配達時間: | 15 営業日 |
| 支払条件: | T 事前・ T L/C |
2つの相合一の二次チェックフェーズをサポートし,それはまた,振幅,相,周波数比較の間の異なるチャネルデータの合同ユニットであり得る.完全なダブルAD校閲など.
同時期に電圧アナログと数値測定のセットをサポートするには,基準相の電圧アナログを選択できます.二次検査段階の単位データの異なる位置を達成するために.
段階試験をチェックする際には,測定されるベース段階として電圧などのチャネルデータを選択し, 試験される段階電圧群の振幅,相,周波数,テーブルは角度差と相差の形を示している間そしてベクトル図は,情報を比較することによって,電圧相次列の同じ側をチェックすることができます. RMS値は正しいか否か,異なる側電圧相関係効果値が正しいか否か
KF932は,マルチオプティカル受信機SVサンプリングデータの特徴を有し,SV制御ブロックはネットワークモードまたはポイント対ポイントモードにアクセスすることができます.ネットワークモードと点対点モードの特徴に応じてデータの信頼性を確保するために,その処理時間または時間スケールに対応するデータ処理時間.
メインインターフェイスでは"チェック・フェーズ"をクリックして,チェック・フェーズモジュールSVのサンプリング検出ページを入力します. "チェック・フェーズモジュールSVの検出ページ"については",5.2 SV サンプリング 分析"の使用説明書.
クリックチェック段階を実行する SV コントロールブロックを選択するために,上下キーを押した後に"ENTER"ボタンをクリックします.2つのグループを選択できます.
SV データがネットワーク化されているか,点対点アクセスされているかによって",ネットアクセス (シリアル番号) "または"ストレートドラッグ (タイムスケール) "を選択する必要があります.そしてアプリケーションプログラムは自動的にSVデータアクセスNETマイニングまたはストレートマイニングに従って光学ポートを決定しますまた,SVデータのサンプリングレートを選択する必要があります. 4000Hzのほとんどのエンジニアリングアプリケーションに対応します.現在 4000Hz (80点/サイクル) をサポートする,12.8kHz (256点/サイクル),4800Hz (80点/サイクル) と15.36kHz (256点/サイクル) ".
チェックフェーズサンプル値比較ページに入るために"F2 をクリックします.まずチェックフェーズのチャネルを選択する必要があります.
段階A (L1) "参照のために,他の段階は"A (L1) 0度の相角を計算するために,スクリーンにタップするか,カーソルを移動するために方向キーを押して, "ENTER"ボタンを押します.黄色いチャンネルの背景色を選択します.カーソルを移動し,選択と確認のために"ENTER"キーを押します.
図: 検査段階間の2つの制御ブロックグループ
"F2 シミュレーション 表"をクリックすると,A/B/C 三相角度差 (角度差) と振幅差 (比率差) をダイヤル形式で表示できます.
"F3波形"をクリックすると,ABC三相チャンネルの2つのグループの波形比較が表示されます.波形比較インターフェイスでは",F3"をクリックします. "F3:サンプリング期間"が表示されると,左と右の矢印を押す 横の引き出しと波形を縮小します"F3:振幅スケーリング"が表示された場合,波形を垂直に縮小し拡大するために左側と右側の方向を押します."サンプリングサイクル"と"振幅スケーリング"ギアもズームインとアウトすることができます.
"F4 ベクトル"をクリックすると,ABC 3相チャネルベクトルの 2 つのグループが表示されます.
