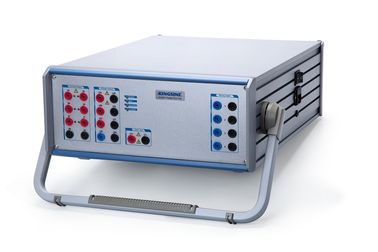

GOOSE メッセージ検知ページに入るためにメインインターフェースで"GOOSE"をクリックします.

GOOSE メッセージは 3 つの光学ポートのいずれかでアクセスできます.そして"F1:リフレッシュ"をクリックすると,現在接続されている GOOSE メッセージが検出されます.

シリアル番号: GOOSE コントロールブロックをシリアル番号で示す.

ポート:現在のGOOOSE制御ブロックが光端口1,光端口2,または光端口3からアクセスしているかを決定するには,対応するポート番号を表示します.

IED名:受信されたGOOSEメッセージは自動的にSCDファイルにマッチします.マッチが成功した場合,対応するIED名が表示されます.マッチしない場合は",/"が表示されます.クリックすると"F2:"Display Switch"と"IED Name"は,GOOSEメッセージのMAC宛先アドレスを表示する.

APPID: GOOSE コントロールブロックの APPID を表示する.

検査結果:受信された GOOSE メッセージが SCD ファイルと一致し,IED 名が表示されると",F3:一貫性確認"をクリックして,GOOSE メッセージパラメータが SCD ファイルと一致するかどうかを確認します.もしそれが一貫しているなら,結果バーの表示を確認; そうでない場合は,結果バーの表示を確認します.クリックあるいは図5.4-1に示すような一貫性チェックリストを表示する.

図5.4-1 メッセージマッチ結果

データシリアル転送:光ファイバーリンクの動作モードでシリーズ,光ファイバーデータの流れに影響しませんが,データ正常分析へのアクセスも正常に使用できます.

"F4:ストリングを閉じる (光学ネットワークポート) "を押すと,光学ポートのシリアルデータ転送機能が開きます.オプティカルポート1またはオプティカルポート2から受信されたデータ オプティカルポート2またはオプティカルポート1から互いに転送.

"F5をクリックします: 閉じた (光学シリアルポート) に文字列",シリアルデータ シリアルデータ転送機能を開く,RXは同時にTXポートからデータを受信

"GOOSE検知ページ"から,GOOSE制御ブロックをクリックするか",上"と"下"矢印キーをクリックして,GOOSE制御ブロックを選択します (選択されたGOOSE制御ブロックの背景色は黄色です).選択した GOOSE コントロールを入力するには "ENTER" キーをクリックします.仮想端末テストページをブロックします..

"仮想ターミナル"のテスト機能には,GOOSE仮想ターミナルリスト,GOOSE仮想ターミナル状態表示図,GOOSE仮想ターミナル横断グラフ,とGOOSE仮想ターミナル変更フリップタイム記録テーブルF3:グラフを横切る "" F4:フリップタイム" 仮想ターミナルテストの4つの機能ページを切り替えることができます.

GOOSE仮想端末リスト: "GOOSE仮想端末リスト"は,仮想端末チャンネルの状態が変化した場合,リアルタイムで表示されるGOOSE仮想端末チャンネルの種類と状態値を表示します.状態値データはすぐに更新変数データページに自動的にジャンプし,ビットデータ値の背景表示を赤に変更します.GOOSE 仮想端末データ変更を観察するために,フレームごとにGOOSE メッセージのステータス番号 StNum とシリアル番号 SqNum をリアルタイムで表示する.

GOOSE仮想ターミナル状態表示図: "GOOSE仮想ターミナル状態表示図"は,各グリッドマップの仮想ターミナルに対応します.単一のデータポイントが "1"で,2つのデータポイントが "10"で格子図をクリックすると,対応する仮想端末のチャンネル名,タイプ,現在の状態値はページの下部に表示されます.

GOOSE バーチャルターミナル横断図:"GOOSE 仮想端末横断図"は,データ状態移行状況の90秒以内にリアルタイムで表示されるGOOSE 仮想端末の表示方法を表示します.単一点のデータが "1"または二重点のデータが "10"である場合 ビューの線は平方バーとして表示されます.

GOOSE バーチャルターミナル変更 フリップタイム記録表:"GOOSE 仮想ターミナル 変更 ロールオーバー タイム レコード 表"は,仮想ターミナル 変更の瞬間を記録します.最後の変更時間の間の時間差を記録し,変更チャネルの状態を記録する (例えば False → True からチャネルの状態を記録する)
