| ブランド名: | Kingsine |
| モデル番号: | PMC180N |
| MOQ: | 1 羽 |
| 配達時間: | 15 営業日 |
| 支払条件: | T 事前・ T L/C |

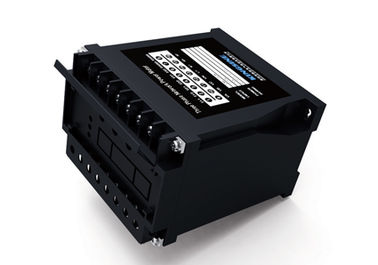

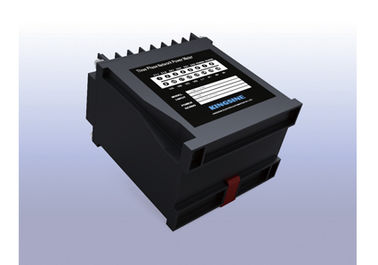

三相多機能力メートル
広い温度較差
力の質の分析
広角の表示
小型、容易な取付け
高性能
概観
PMC180N三相ネットワーク力メートルはLCD操作のパネルなしに多機能のメートルです。それは低い電力の消滅マイクロプロセッサを、できます測定の完全な力変数、エネルギー測定採用し、31は電圧/現在の調和解析を発注します。それに任意アナログ出力の港が、トランスデューサー機能の要求に一致できますあります。それにRS-485 COMポートがあり、あらゆる理性的な電力配分システムに容易に統合できます。PMC180Nに実用的な機能、容易な使用、容易な維持があります。それはSCADAに力の適用専門家に監察するのに現地装置の制御使用でき、測定及びテスト サポートを、供給しますデータベースを供給し、スマートな格子は理性的なエネルギー管理に、科学的な基礎を提供します。
機能特徴
|
機能特徴 |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
即時の実質の事実上の価値 |
|
|
|
|
|
|
|
現在 単一フェーズ及び中立ライン |
◆ |
|
◆ |
|
◆ |
◆ |
|
電圧 ライン/ライン及び段階/ライン |
◆ |
|
◆ |
◆ |
|
◆ |
|
頻度 |
◆ |
|
|
|
|
◆ |
|
アクティブな電源 三相及び単一フェーズ |
◆ |
|
◆ |
|
|
◆ |
|
無効電力 三相及び単一フェーズ |
◆ |
|
|
|
|
◆ |
|
力率 三相及び単一フェーズ |
◆ |
◆ |
|
|
|
◆ |
|
エネルギー |
|
|
|
|
|
|
|
活動的なエネルギー |
◆ |
|
|
|
|
◆ |
|
反応エネルギー |
◆ |
|
|
|
|
◆ |
|
力の質 |
|
|
|
|
|
|
|
高調波ひずみ 流れ及び電圧 |
◆ |
|
|
|
|
◆ |
|
31の等級の調和解析 電圧及び流れ |
◆ |
|
|
|
|
◆ |
|
コミュニケーション |
|
|
|
|
|
|
|
RS485 /MODBUSの議定書 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
表示 |
|
|
|
|
|
|
|
LED表示 |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
他 |
|
|
|
|
|
|
|
2つのチャネルのディディミアム |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
2チャネルは |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1つのチャネルAO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
2つのチャネルの限界警報 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
支援プログラムのオンライン改善 |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
技術的な変数
|
電気特徴 |
||
|
測定のタイプ
|
三相3ワイヤーACシステム 三相四線式ACシステム |
|
|
|
サンプリング レート: cysleごとの64回 |
|
|
データはリフレッシュ レートを |
1S |
|
|
測定の正確さ |
現在 |
0.2% |
|
電圧 |
0.2% |
|
|
力 |
0.5% |
|
|
頻度 |
0.05Hz |
|
|
活動的なエネルギー |
1.0% |
|
|
反応エネルギー |
2.0% |
|
|
AO |
1% |
|
|
入力電圧特徴
|
測定の電圧 許可された積み過ぎ |
3 X 220/380V （直接接続される）
|
|
3 X 57.7/100V （CTによって接続される）
|
||
|
入力インピーダンス |
1.2回/連続的 |
|
|
測定の電圧 |
1.8MΩ |
|
|
入力電流の特徴 |
測定の流れ |
5Aか1A （CTによって接続される）
|
|
許可された積み過ぎ |
1.2回/連続的 |
|
|
入力インピーダンス |
<0> |
|
|
4-20mA DCの出力
|
開路の電圧 |
5VDC |
|
積載量 |
≤200Ω |
|
|
隔離された電圧 |
2KV |
|
|
働く電源 |
AC |
85~265 VAC/45-65Hz |
|
DC |
100~300 VDC |
|
|
電力損失 |
<> |
|
|
機械特性 |
||
|
重量 |
0.5kg |
|
|
IPの保護等級 |
IP52 |
|
|
サイズ |
110 x 75 x 120のmm |
|
|
実用温度 |
-25~70℃ |
|
|
保管温度 |
-40~85℃ |
|
|
相対湿度 |
5% - 90%RHの凝縮無し |
|
|
EMC |
||
|
静電放電の干渉 |
IEC 61000-4-2のレベル4 |
|
|
反速く一時的な脈拍のグループ |
IEC 61000-4-4のレベル4 |
|
|
反影響
|
IEC 61000-4-5のレベル3 |
|
|
反頻度磁界 |
IEC 61000-4-8のレベル3 |
|
|
電気絶縁材の性能 |
||
|
絶縁抵抗 |
GB/T13729、>50MΩ |
|
|
頻度抵抗電圧 |
GB/T13729、AC 2KV 50Hz /1min |
|
|
インパルス電圧 |
GB/T13729、5KV、1.2/50us |
|
|
|
