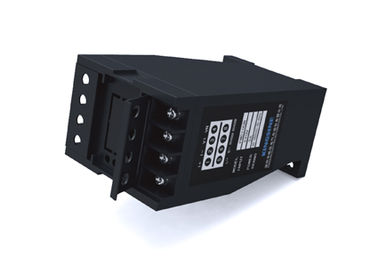

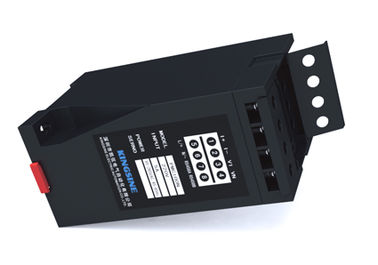

MODBUS-RTU の議定書、多機能力メートル、RS485 PMC100N

機能特徴

PMC100Z

PMC100C

PMC100P

PMC100F

PMC100U

PMC100I

PMC100N

即時の実質の事実上の価値

現在

◆

◆

◆

◆

電圧

◆

◆

◆

◆

頻度

◆

◆

◆

アクティブな電源

◆

◆

◆

無効電力

◆

◆

力率

◆

◆

◆

エネルギー

活動的なエネルギー

◆

◆

コミュニケーション

RS485 /MODBUSの議定書

◆

◆

◆

◆

◆

◆

◆

表示

LED表示

◆

◆

◆

◆

◆

◆

他

2つのチャネルのディディミアム

◆

◆

◆

◆

◆

◆

2チャネルは

◆

◆

◆

◆

◆

◆

1つのチャネルAO:4-20mA

◆

◆

◆

◆

◆

◆

2つのチャネルの限界警報

◆

◆

◆

◆

◆

◆

◆

支援プログラムのオンライン改善

◆

◆

◆

◆

◆

◆

◆

電気特徴

測定のタイプ

単一フェーズACシステム

周期ごとのサンプリング レート: 64回

データはリフレッシュ レートを

1S

測定の正確さ

現在

0.2%

電圧

0.2%

力

0.5%

頻度

0.05Hz

活動的なエネルギー

1.0%

入力電圧特徴

測定の電圧

0~600ボルト（直接アクセス）

許可された積み過ぎ

1.2回/連続的

入力インピーダンス

1.8MΩ

入力電流の特徴

測定の流れ

5Aか1A （CTによって接続して下さい）

許可された積み過ぎ

 1.2回/連続的

入力インピーダンス

<0>

二進入力

定常電圧

外部電源12~24 VDCの）

入力インピーダンス

12KΩ

分離の電圧

2KV

リレー出力

ノード タイプ

機械衝撃

ノード容量

220 VAC/5A、30 VDC/5A

4-20mA AC入力

開路の電圧

5VDC

積み過ぎ容量

≤200Ω

分離の電圧

2KV

AC

85~265 VAC/45-65Hz

DC

100~300 VDC

電力損失

<>

機械特性

重量

0.3kg

IPの保護等級

IP52

サイズ

75 x 55 X120 mm

実用温度

-25~70℃

保管温度

-40~85℃

相対湿度

5% - 90%RHの凝縮無し

EMC

静電放電の干渉

IEC 61000-4-2のレベル4

反速く一時的な脈拍のグループ

IEC 61000-4-4のレベル4

反影響

IEC 61000-4-5のレベル3

反頻度磁界

IEC 61000-4-8のレベル3

電気絶縁材の性能

絶縁抵抗

GB/T13729、>50MΩ

頻度抵抗電圧

GB/T13729、AC 2KV 50Hz /1min

インパルス電圧

GB/T13729、5KV、1.2/50us
