商品の詳細:
お支払配送条件:
|
| 入力: | AC100~240V、50/60Hz、0.7A | 出力: | DC15V、1.66A |
|---|---|---|---|
| 伝送距離: | ≧1km | 適用: | IEC61588時および他のネットワーク メッセージ |
| 表示画面: | 4.3'接触LCDスクリーン | 左舷タイプ: | ゴム製 ターミナル |
| ハイライト: | 手持ち型のデジタル保護リレー テスト,KF932保護リレー テスト,IEC61850リレー試験装置 |
||

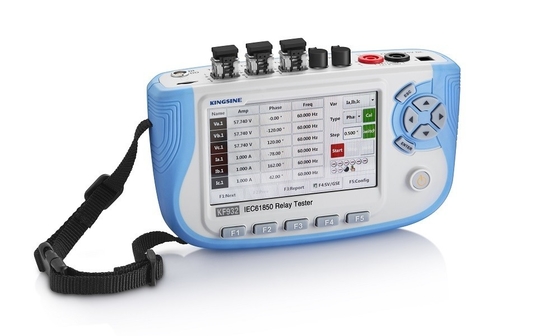

KF932 IEC61850のリレー テスト セットをテストする手持ち型のデジタル保護リレー
KF932 IEC61850のリレー テスト セットの記述
、測定及び制御装置、IEC61850従うIEDs、併合の単位およびサブステーションのデジタル保護リレーに適用される制御システムのテストおよび検出;
タッチ画面およびキーパッド、別に習慣を使用して応じるため。
4400mAh大容量のリチウム電池、10時間以上連続的な仕事。
小型、ポータブルに容易。
KF932 IEC61850のリレー テスト セットの特徴
理性的なサブステーションに基づいて標準をSVのガチョウ、IRIG-Bを分析するために関連付け、IEEE1588メッセージは、電圧の大きさ、段階および頻度およびガチョウの仮想端末装置の現在のおよび実時間モニター計算する。
●送るSV、ガチョウ メッセージ ガチョウ メッセージの予約購読および出版物によるスマートな装置のクローズド・ループ テストの受け入れ;
●段階の検出機能は異なったコントロール・ブロックを分析し、計算することによって達成される;堅い接触の二進入出力は測定の正確さの理性的な操作箱伝達遅れそしてSOEで完了することができる;
●SVおよびガチョウの例外の統計量の分析および単位分離した、無くなったフレームおよび絶体遅延の測定の統合を達成する同時性機能。
●便利の小型、タッチ画面操作および強力な測定および分析およびテストの機能と、保護、モニタリング及び制御装置、IEC61850従うIEDs、合併の単位および局制御機構システム検出および依託の条件の理性的なサブステーションの操作、維持およびダバッギングに非常に会うため。
KF932 IEC61850のリレー テスト セットの指定
1つの電源
|
電源 |
|
|
電池 |
大容量のリチウム電池 |
|
力のアダプター |
入力:AC100~240V、50/60Hz、0.7A |
2パワー消費量
|
パワー消費量 |
|
|
パワー消費量 |
≦6W |
|
働く電源 |
10時間以上連続的な仕事 |
3 COMポート インターフェイス
|
光学イーサネットCOMポート |
|
|
モデル |
100Base-FX （100Mの双方向通信の光ファイバーネットワーク） |
|
左舷タイプ |
LC |
|
波長 |
1310nm |
|
伝送距離 |
≧1km |
|
適用 |
IEC61588時および他のネットワーク メッセージ |
|
光学シリアル ポートの通信用インタフェース |
|
|
ポート番号 |
2 PC |
|
左舷タイプ |
ST |
|
波長 |
62.5/125μmMultimode繊維、Wavelength850nm |
|
伝送距離 |
≧1km |
|
適用 |
IEC60044-7/8 （立方フィート）、IRIG-Bの時報のトランシーバーを受け取りなさい/送りなさい |
|
アナログ入力の通信用インタフェース |
|
|
ポート番号 |
1組 |
|
左舷タイプ |
ゴム製 ターミナル |
|
堅い接触入出力通信用インタフェース |
|
|
ポート番号 |
2組 |
|
左舷タイプ |
ゴム製 ターミナルへの航空ソケット |
|
TFのカード スロット インターフェイス |
|
|
ポート番号 |
1 PC |
|
適用 |
全場所の貯えコンフィギュレーション・ファイル、録音文書、/テスト レポートを輸出し、ソフトウェアを改善する貯えることを輸入するためのTFカード。 |
|
アナログ入力の通信用インタフェース |
|
|
ポート番号 |
1組 |
4時報
|
時報 |
|
|
IRIG-B |
時間の正確さ<1us typ=""> |
|
IEC 61588 |
時間の正確さ<1us typ=""> |
5つの機械変数
|
機械変数 |
|
|
表示画面 |
4.3'接触LCDスクリーン |
|
サイズ |
176×100×58 mm |
|
重量 |
≦0.75kg |
6温度較差
|
温度較差 |
|
|
高度 |
≤5000m |
|
周囲温度 |
正常な実用温度:- 10~55℃ |
|
相対湿度 |
5%~95% |
|
大気圧 |
60~106KPa |
KF932 IEC61850のリレー テスト セットの利点
|
いいえ。 |
分析項目 |
分析の内容 |
|
SMVの測定および分析 |
遮断 |
自動的に3つの光学港および1つの光学インターフェイスからのSVメッセージを横取りする |
|
有効な価値 |
広さ、段階および頻度の実時間ディスプレイチャネル |
|
|
Oscillography |
波形の実時間ディスプレイ |
|
|
順序の部品 |
実時間ディスプレイ肯定的な順序V1、否定的な順序V2、大きさのゼロ肯定的な順序V0および段階 |
|
|
力 |
ABC段階の実時間ディスプレイおよび三相能動態、無効電力、皮相電力および力率 |
|
|
Vectorgraph |
三相電圧の大きさおよび段階関係および現在はベクトル形態で表示される |
|
|
倍音 |
実時間ディスプレイ0 | 19の倍音、および調和的な内容をヒストグラムの形で示すため |
|
|
メッセージ変数 |
現在のメッセージ変数、元のメッセージおよび分析されたメッセージの実時間ディスプレイ |
|
|
異常 |
異常なメッセージの数 |
|
|
分離した |
分離したそれぞれのメッセージ数 |
