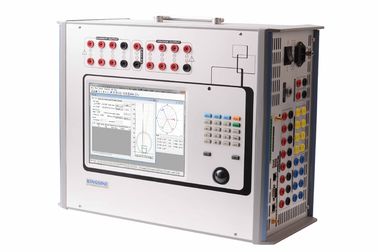

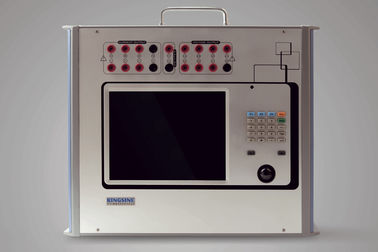

| ブランド名: | Kingsine |
| モデル番号: | KF920 |
| MOQ: | 1 セット |
| 配達時間: | 15 営業日 |
| 支払条件: | T 事前・ T L/C |
主な機能:
独自のユニバーサル テスト設計、完全な機能テストのための Windows システムを備えた組み込みのローカル コントロール ボードとマウス、および外部ラップトップ接続によるリモート制御用の WIFI モジュール機能を提供します。
あらゆる種類の電磁リレー、マイクロコンピュータ リレーに適したテスト。IEC61850/IEC60044-7/8 プロトコルの完全なコンパイル、マージ ユニットの機能、および数値 IED リレー テスト。
8 つのファイバー ポート、8 つの FT3 送信ポート、2 つの FT3 受信ポートの設計。各ファイバー ポートは、マルチグループ SMV および GOOSE を転送でき、各 SMV は最大 64 のサンプリング チャネルを構成できます。
GOOSE、SMV メッセージ信号のサブスクリプションとシミュレーションが可能です。
設備のインポート/エクスポート/ダウンロード/保存 変電所構成言語ファイル
(SCD/ICD/CID/NPI 形式のファイル)。
異常なネットワーク障害状態をシミュレートします (フレームの損失、順序の誤り、品質異常、メッセージの再送信、データの異常、同期など)
低レベル保護リレーテスト用の 13 個の低レベル信号出力。
エネルギーメーターとトランスデューサーの校正のための設備。
AC/DC測定、0〜600V、0〜5A。
特徴：
KF920仕様
| アナログチャンネル | |
| 現在： | AC 6X30A@450VA |
| AC 3X60A@850VA | |
| AC 1X100A@1000VA | |
| DC 6X20A@300W | |
| 電圧： | AC 7X130V LN@80VA |
| AC 3X260V LN@110VA | |
| AC 3X130V LN@80W、0.2クラス | |
| 正確さ： | AC 0.1クラス、DC 0.2クラス |
| 歪み: | <0.1% |
| 補助DC: | 0~300V@120W |
| 13 低レベル出力 | |
| 量： | 13 チャンネル、フェニックス コネクタ |
| 電圧： | AC 0~8Vrms、DC 0~10V |
| 現在： | 定格 2mA、過渡最大 10mA。 |
| 力： | ≥0.5VA |
| 正確さ： | <0.2%(0.01~0.8Vrms) |
| <0.1%(0.8~8Vrms) | |
| 解決： | 250uV |
| 歪み（THD %） | <0.1% |
| ファイバーイーサネットポート | |
| モード： | 100Base-FX 全二重 |
| 量： | 8組 |
| タイプ： | LC |
| 繊維タイプ: | 62.5/125um(マルチ光ファイバー、オレンジレッド) |
| 波長 | 1310nm |
| 送信距離 | >1km |
| インジケータ： | SPD 緑(ライト):有効な接続 |
| リンク/アクト 黄色(点滅):データ交換中 | |
| 周波数と位相角 | |
| 周波数範囲: | DC~1.2khZ |
| 周波数精度 | ±1ppm |
| 周波数分解能: | 0.001Hz |
| 位相角: | -360~+360° |
| 位相精度 | <0.05°typ、<0.1°Guar、50/60Hz |
| 位相解像度: | 0.01° |
| バイナリ入力 | |
| 量： | 8組 |
| タイプ： | ウェット/ドライ、脈拍数、測定 |
| しきい値： | 0~600Vdc、ソフトウェア制御 |
| サンプルレート: | 10KHz |
| 時間解像度: | 100米ドル |
| デバウンス時間: | 0〜25ms(ソフトウェア制御) |
| 時間範囲: | 無限 |
| 時間エラー: | ±1ms@0.001～1秒 |
| ±0.1%@>1秒 | |
| ガルバニック絶縁: | 4つはそれぞれ2組ずつ分離 |
| 入力インピーダンス: | 600KΩ |
| バイナリ出力（リレータイプ） | |
| 量： | 4組 |
| タイプ： | 潜在的なフリーリレー接点、ソフトウェア制御 |
| ブレーク容量AC | 電圧最大:400Vac/電流最大:8A/電力最大:2500VA |
| 破壊容量DC | 最大電圧:300Vdc/最大電圧:5A/最大電力:150W |
| バイナリ出力（高速半導体） | |
| 量： | 4組 |
| タイプ： | 半導体、潜在的自由 |
| 破壊容量DC | 最大電圧:350Vdc、ac(pp)/最大電流:0.5A/最大電力:150W |
| 応答時間: | 100米ドル |
| AC/DC測定 | |
| 電圧範囲: | 0~600V、DC/ACrms、(Rg:1V、10V、60V、600V) |
| 電圧精度: | <0.5%rg |
| 現在の範囲: | 0~5Arms(クランプ入力) |
| 現在の精度: | <0.5%rg |
| 周波数範囲: | 45~65Hz、精度<0.01Hz |
| 位相精度: | 0~360°、<0.5° |
| ハーモニック | 2～20回、<0.5%rg |
| トランスデューサーの校正 | |
| 直流電流 | |
| 範囲： | DC:0~±mA、1~±20mA、自動範囲 |
| 最大入力: | 600mA |
| 入力インピーダンス: | 15Ω |
| 正確さ： | <0.02% rg typ.<0.05% rg グアー |
| 直流電圧 | |
| 範囲： | DC:0~±10V |
| 最大入力: | ±11V |
| 入力インピーダンス: | 1MΩ |
| 正確さ： | <0.02% rg typ、<0.05% rg グアー |
| エネルギーメーターの校正 | |
| センサーの使用: | 機械式メーター/電子式メーター |
| センサー出力: | 高レベル:≥4.5V、低レベル:≤0.2V |
| パルス入力: | 1 ポート |
| パルス範囲: | 最大500KHzパルス入力。 |
| パルス出力: | 1トランジスタ出力 |
| その他、サイズと重量 | |
| イーサネットポート: | 2x10/100/1000M ベース-Tx RJ45 |
| USB： | 2Xusb 2.0 Aタイプメス |
| シンクロナイザーポート: | IRIG-B、GPS BNC アンテナ、IEEE1588 |
| その他: | RS-232 |
| サイズ： | 358x149x297mm |
| 重さ： | 19kg未満 |
| 電源と環境 | |
| 公称入力電圧 | 220Vac |
| 許容入力 | 100～264Vac |
| 公称周波数 | 50/60Hz |
| 許容周波数 | 45〜65Hz |
| 消費電力 | 最大2000VA。 |
| 温度（動作） | 0℃〜55℃ |
| 温度(保管) | -20℃〜70℃ |
| 湿度 | 5%～95% RH、結露なし |
ビデオ
|
|
