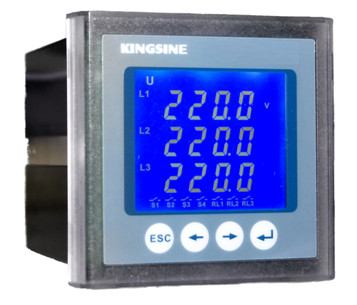

RS485 PMC72S多機能のデジタルのメートル三相ISO9001は承認した

RS485 PMC72S多機能のデジタルのメートル三相ISO9001は承認した
RS485 PMC72S多機能のデジタルのメートル三相ISO9001は承認した

大画像 :  RS485 PMC72S多機能のデジタルのメートル三相ISO9001は承認した

商品の詳細:
起源の場所: 中国
ブランド名: KINGSINE
証明: CE/ISO9001
モデル番号: PMC72S
お支払配送条件:
最小注文数量: 1set
価格: negotiation
支払条件: L/C、T/T
詳細製品概要
ハイライト:

PMC72S多機能のデジタルのメートル

,

RS485多機能のデジタルのメートル

,

MC72Sのデジタル多機能のメートル

PMC72Sのメートルは多機能力の監視のメートルである、データおよび制御の収集の機能を結合し、種類のメートル、リレー、変圧器および他部品多数を取り替えることができる。PMC72Sは電気の配分組織の異なった位置に取付けることができる。

自体いろいろな力のモニタリング システムに統合されることを可能になるPMC72SはRS-485通信用インタフェースと設計されている。データ収集およびリモート・コントロール容易に支持はを通して管理ソフトウェアか他の産業構成ソフトウェア行うことができる。



PMC72Sは正確に非常に非線形負荷を測定できる本当のRMSベースの計器である。その高度の格子頻度同時性の見本抽出の技術は正確に電圧/現在のRMS、頻度、アクティブな電源、無効電力、皮相電力、力率、入出力活動的なエネルギー、総活動的なエネルギー、入出力無効電力、総無効電力、皮相電力、電圧合計の高調波ひずみ(THD)、1~31の電圧倍音、現在の総高調波ひずみ(THD)および1~31の現在の倍音、等を含むいろいろな力変数を、測定することを可能にするそれが…すべての測定の価値、最小値および最大値および要求の測定の価値はスクリーン表示でソフトウェア制御見られるか、またはによって遠隔に点検することができる。

メートル機能の概観
表1

ホスト装置の機能および特徴
一時的な本当RMSの価値
現在毎単一フェーズおよび結合された段階、平均値
段階の電圧/線間電圧毎単一フェーズおよび結合された段階、平均値
頻度45~65Hz
最高/最小値
最高/最低の現在のRMS
RMS最高/MinVOLTAGE
最高/最低の頻度
THD IおよびTHD U最高/分
要求およびピーク値
段階ごとの流れ現在価値/ピーク値/月例ピーク値
力の質
(THD)流れおよび電圧
1-31times調和解析の流れおよび電圧
電圧波高因子のCFおよび現在のKの要因
でき事の記録
100pcs SOEのでき事の記録
警報システム
構成可能の限界値の8つの警告チャネル
構成可能の論理の4つの警告チャネル
コミュニケーション
RS-485 /MODBUS-RTUの議定書
表示
大画面のSTNの液体の表示
実時間時計
年、月、日付、分、二番目に
支援プログラムのオンライン改善

表2

補助モジュールの特徴
ディディミアムの入力モジュール(任意)
2チャネルDI input (乾接点)
リレー()出力モジュール(任意)
ローカル過剰限界警報またはリモート・コントロールによって置くことができる1チャネルのリレー出力、
アナログ入力(AI) /output (AO)モジュール(任意)
1つのチャネルだけ
4-20mA DCのアナログ入力、0-5V DCのアナログ入力、4-20mA DCのアナログ出力のために任意である



技術的な変数:


電気特徴
測定タイプ 3P3W ACsystem、3P4W ACsystem
サンプリング レート 周期ごとの128ポイント
データはリフレッシュ レートを 1S
測定の正確さ 現在 ±0.2%FS
電圧 ±0.2%FS
0.5S
頻度 ±0.001Hz
DC入力
(AI)
0.5% FS
DCの出力
(AO)
0.5% FS
入れられた電圧特徴 測定
電圧
3 *220/380V (直接入力)
3 * 57.7/100V (PTの二次側面)
許可された積み過ぎの機能 1.2回/連続的
入力抵抗 300KΩ /phase
入力電流
特徴
測定
現在
5A (CTの二次側面)または1A (CTの二次側面)
割り当てられる
積み過ぎ
機能
1.2回/連続的
入力抵抗 <0>Ω
二進入力 働くvaltage 15 VDC
入力
抵抗
12KΩ
分離
valtage
2KV
リレー出力 ノード タイプ 機械接触
ノード機能 220 VAC/5A30 VDC/5A
4-20mA
DC入力
測定
測定の流れ 4-20mA
割り当てられる
積み過ぎ
機能
1.2回/連続的
入力抵抗 10Ω
分離
電圧
2KV
0-5V
DC入力
測定
測定
電圧
0-5V
割り当てられる
積み過ぎ
機能
1.2回/連続的
入力抵抗 12.5KΩ
分離
電圧
2KV
4-20mA
DCの出力
Open-circuit 15VDC
負荷機能 600Ω
分離
電圧
2KV
電源 AC 85~264 VAC/45-65Hz
DC 100~375 VDC
パワー消費量 < 3W="">
機械性能
重量 <0>
IPの保護レベル メートルのパネルIP52
メートルのホストIP30
次元 ホスト 75 x 75 x 113のmm

働き
温度
表示画面 -20~70℃
メートル -25~70℃
貯蔵
温度
Meter+displayスクリーン -40~85℃
相対湿度 5% - 90%RH凝縮無し
EMC
帯電防止
排出の干渉
IEC 61000-4-2のレベル4
反速い
一時的なグループの脈拍
IEC 61000-4-4のレベル4
反surg IEC 61000-4-5のレベル3
頻度磁界に動力を与える抵抗 IEC 61000-4-8のレベル3
電気絶縁材の性能
絶縁抵抗 GB/T13729>50MΩ
力の頻度抵抗 GB/T13729AC 3KV 50Hz /1min
インパルス電圧 GB/T137295KV1.2/50us



力変数測定および制御器械の選択のためのPMC72Sガイド

モデル仕様(書):PMC72S--の①② - - -
モデル コード:
1 57.7/100Vは測定の電圧5Aを評価した測定の流れを評価した
2 57.7/100Vは測定の電圧1Aを評価した測定の流れを評価した
3 220/380Vは測定の電圧5Aを評価した測定の流れを評価した
4 220/380Vは測定の電圧1Aを評価した測定の流れを評価した
モデル コード:
1 電源:85~264 VAC/45-65Hz100~300 VDC
③モデル コード:
0 ディディミアムなし
2 2つのチャネルのディディミアム
④モデル コード:
0 リレー出力なし
1 任意1チャネルのリレー出力
⑤モデル コード:
ab abは整数2つ、AI/AOモジュールのために任意手段AI01の港b意味するAI/AOのために任意AI02港をである
0どれも
1 -0-5VDCanaloginputmeasure (AI)
2 -4-20mA DCのアナログ入力の測定(AI)
3 -4-20mA DCのアナログ出力(AO)例えば:ab=00は、AI01がAI/AOmoduleがAI/AOモジュール、AI02港が港装備されていない装備されていないことを意味する
ab =01は、選択0-5V DCのアナログ入力の測定を意味する;

例えば:順序モデル:PMC72S-3-1-2-1-02
PMC72Sが測定220/380V5Aを評価したことを意味する;85~264 VAC/45-65Hzとして働く電源;(ディディミアム) 2channels二進入力と任意;1channelsリレー出力;1channel 4-20mA DCのアナログ入力の測定(AI01港)、1つのチャネル4-20mA DCのアナログ入力の測定(AI02港)
