| ブランド名: | Kingsine |
| モデル番号: | KF86P |
| 価格: | 交渉可能 |
| 配達時間: | 15 営業日 |
| 支払条件: | L/C,T/T |

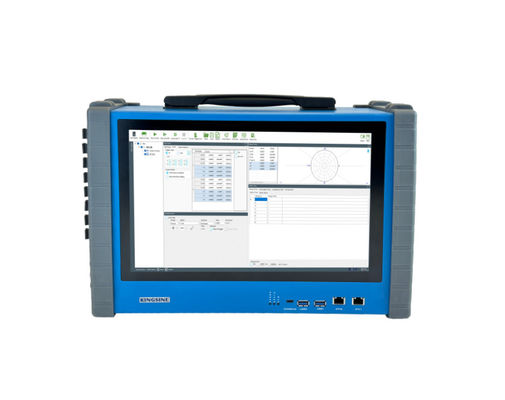

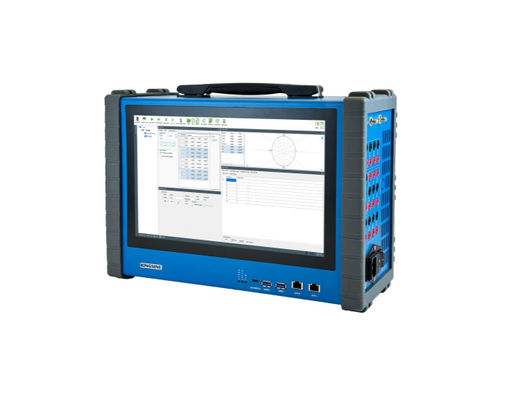

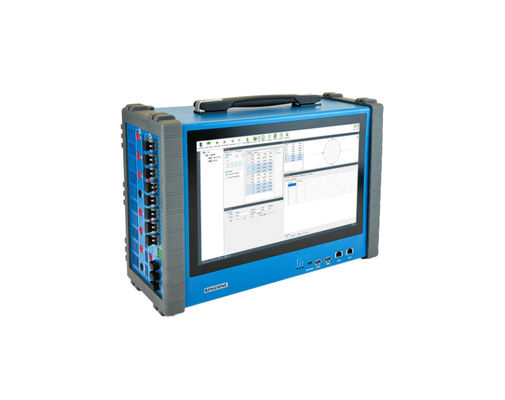

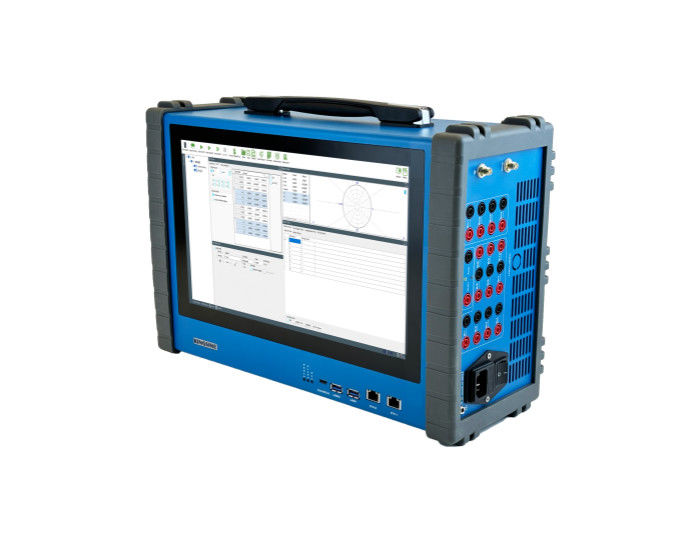

世界一軽量で高性能のユニバーサル・リレーテストセット
● 6x35A@425VA最大 & 6x310V@105VA最大 アナログ出力
● 10kg の 重さ で,飛行機 で 持ち運ぶ こと が 簡単 です
●低レベル信号出力,エネルギーメーター試験,トランスデューサー校正,IEC61850試験機能はオプションです.
記述
基本機能
KF86Pは多目的で軽量で 携帯可能な フィールドテストセットで 幅広い電気機械 固体状態 マイクロプロセッサベースの保護リレーを テストできますモーター過負荷リレーIEC61850 試験,および同様の保護装置.
先行機能
主要 な 点
革新的 プラグアンドプレイ 販売後サービスの利点:
販売後メンテナンスのため,モジュールの交換のみが必要です.モジュールの交換後に精度校正は必要ありません.組み立てが完了すると,製品は直接使用できます.
内部構造は次の図のように可視化されています:
仕様
| AC電流源 | |
| 幅 と 力 | 6×35A@424VAマックス 3×70A @670VAマックス |
| 精度 | <0.015%Rd+0.005%Rgタイプ <0.04%Rd+0.01%Rg ガール |
| 範囲 | 範囲I: 3A 範囲II:35A について 自動範囲 |
| DCオフセット | <10mA ガー |
| 決議 | 1mA |
| 歪み | <0.025%タイプ / <0.07%ガール |
| 上昇/下降反応 | <100us |
| DC電流源 | |
| 幅 と 力 | 3×20A @400W 最大 |
| 精度 | ±5mA @ <1A ±0.2% @ ≥1A |
| 上昇/下降反応 | <100us |
| AC電圧源 | |
| 幅 と 力 | 6×310V @105VAmax 各 |
| 精度 | <0.015%Rd+0005RGタイプ <0.04%Rd+001ゲーア軍 |
| 範囲 | 範囲I: 30V 範囲 II: 310V 自動範囲 |
| DCオフセット | < 10mV タイプ/ < 60mV ギャア |
| 決議 | 1mV |
| 歪み | <0.015%タイプ / <0.05%ガール |
| 上昇/下降反応 | <100us |
| DC電圧源 | |
| 幅 と 力 | 6×350V @100W最大 3×700V @150W最大 |
| 精度 | ±10mV @ <5V ±0.2% @ ≥5V |
| 上昇/下降反応 | <100us |
| 周波数と相角 | |
| 周波数範囲 | DC ~ 1000Hz, 3000Hz 臨時 |
| 周波数精度 | ±0.5ppm |
| 周波数解像度 | 0.001Hz |
| 段階範囲 | -360°360° |
| 段階精度 | <0.02°タイプ/<0.1°ガール 50/60Hz |
| 段階解析 | 0.001° |
| 補助電源 (電池シミュレーター) | |
| 範囲 | 8~60Vdc (最大負荷電流1.16A) 正確度<2% 60 ~ 120Vdc (最大負荷電流0.58A) 精度<1% 120~350Vdc (最大負荷電流0.2A) 正確性<0.5% |
| パワー | >69W 最大 |
| 決議 | 10mV |
| 保護 | ショート・サーキット保護 |
| 過負荷防止 | そうだ |
| 孤立 | 他のターミナルから隔離された |
| バイナリ入力 | |
| 電気隔離 | 10単離された電気のペア |
| 入力インペダンス | 5kΩ...13kΩ(接触が空いている) |
| 入力機能 | 0 Vほら300Vdc または乾燥接触 (バイナリー) 1~4インプットsターンオーバーポテンシャルはプログラム可能) |
| サンプリング率 | 10kHz |
| 時間解像度 | 10歳 |
| 測定範囲 | 無限 |
| 時間の正確さ | ±1ms @ <1s ±0.1% @≥1s |
| 打ち上げ時間 | 0~25ms (ソフトウェア制御) |
| バイナリ出力 | |
| 量 | 4組 |
| タイプ | 高速トランジスタ,プログラム可能なソフトウェア制御 |
| AC ブレイク容量 | Vmax:250V(AC)/ イマックス:0.5A |
| DC ブレイク容量 | Vmax:250V(DC)/ イマックス:0.5A |
| 電気隔離 | すべてのペアを隔離 |
| 時間シナクロニズアクション | |
| 衛星同期 | 1 × SMA,GPS アンテナ インターフェース 用 GPSと北斗衛星をサポートする |
| IRIG-B繊維 | 2 × ST,1 送信 1 受信 |
| 電動型IRIG-B | 1 × 6Pin 5.08mm フェニックス端末 1 送信 1 受信 |
| 外部トリガー同期 | 1 × 4Pin 5.08mm フェニックス端末 外部トリガー入力 + 外部トリガー出力 |
| シンクロのエラー | <10us |
| 通信インターフェース | |
| イーサネット | 2 × RJ45,10/100M |
| WIFI | WIFI DHCP サービス内蔵 |
| シリアルポート | 1 × RS232 |
| USB | 2 × USB2 |
| 体重とサイズ | |
| サイズ | 390mm×256mm×140mm |
| 体重 | 10kg |
| ディスプレイ | 9.7インチLCD,タッチスクリーン |
| キーボード | 番号キー + 方向キー |
| 電源 | |
| 定数電圧 | 220V/110V (AC) |
| 許容電圧 | 85 - 265 VAC;127Vほら350V (DC) |
| 定数頻度 | 50Hz |
| 許容される頻度 | 47〜63Hz |
| 流動 | 10A 最大 |
| 電力消費量 | 1200VA 最大 |
| 接続タイプ | 標準ACソケット60320 |
| 労働環境 | |
| 動作温度 | -10ほら+55 °C |
| 相対湿度 | 5ほら95%,濃縮しない |
| 保存温度 | -20°C ~ +70°C |
| 大気圧 |
80kPaほら110 kPa(高さ2000m以下) |
アドバンス
| ● 人 の 行動 | IEC61850 に完全に準拠する サンプリング値とGOOSE (IEC61850-9-1,IEC61850-9-2/(LE),IEC60044-7/8) |
| ● 人 の 行動 | 抽出値とアナログ信号を同時に出力したり,GOOSEメッセージとリレーコンタクトバイナリーI/O機能をサブスクリプトして公開したりできる. |
| ● 人 の 行動 | 最大36のサンプル値チャネルをマッピングできます. |
| ファイバーポート (LC型) | |
| タイプ | 100Base-FX (100Mbit,ファイバー,フルデュプレックス) |
| ポート番号 | 8 組 |
| ケーブルモデル | 62.5/125μm (多モード繊維,オレンジ) |
| 波長 | 1310nm |
| 送信距離 | > 1km |
| 状態表示 | SPD 緑色 (ライト):アクティブ接続 リンクAcT 黄色 (点滅):データ交換 |
| 低レベルの信号出力 | |
| 出力チャネル | 10チャンネル8 電圧出力 + 2 電流出力 |
| 出力ポートの種類 | フェニックス・ターミナル |
| 出力範囲 | 8×0~8Vrms; 2×0~20mA |
| 精度 | (0.01~0.8 Vrms/0~2mA):<0.05%タイプ / <0.1%ガール (0.8~8 Vrms/2~20mA): <0.02%タイプ / <0.05%ガール |
| 決議 | 250μV |
| ハーモニック (THD%) | < 0. 05% タイプ / < 0. 1% ガール |
| 周波数範囲 | DCほら1.0kHz3KHzの短時間 |
| 周波数精度 | 0.002%(通常の頻度) |
| 周波数解像度 | 0.001Hz |
| 段階範囲 | 0ほら359.9° |
| 段階精度 | <0.02°,50/60Hz |
| 段階解像度 | ±0001° |
| DC測定入力 | ||
| 電圧入力 | 範囲 | 0~±10V DC |
| 最大入力 | ±11V DC | |
| 精度 | 精度 <0.05% rg タイプ <0.02% rg ガール | |
| 入力インペデンス | 1Mオーム | |
| 現在の入力 | 範囲 | 0~±1mA / 1~±20mA,自動レンジ |
| 最大入力 | 600mA | |
| 精度 | 精度 <0.05% rg タイプ <0.02% rg ガール | |
| 入力インペデンス | 15オーム | |
| エネルギーメーターの校正 | |
| センサーの使用 | メカニカルメーター/電子メーター |
| センサー出力 | 高レバー:>4.5V,低レベル:<0.2V |
| パルス入力 | 1パルス入力ポート,5Vdc高レベルのみ |
| パルス範囲 | 500KHz パルス入力 最大 |
| パルス出力 | 1 トランジスタ出力,オープンコレクター,5Vdc/5mA |
