ハイライト: | 保護リレー テスター,リレー保護テスター |
---|

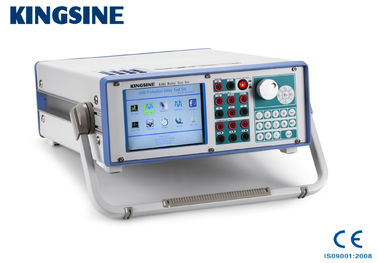

オートメーションの普遍的なリレー テスト一定K68iの単一フェーズ
◆の差動テスト
◆の州順序テスト
◆の時間独特テスト
◆の先発の間隔テスト
◆のシンクロナイザー テスト
◆の欠陥の再発(欠陥の演劇の背部)
◆ DCテスト
◆ ACテスト
◆の間隔のリレー テスト
◆の倍音テスト
◆の頻度テスト
◆ 8組のバイナリ入力
◆ 4組のバイナリ出力
モデル | 現在の出力 | 電圧出力 | ||||
K68 | 最高3× 35A@450VA | 最高4×130V @ 75VA | ||||
K68i | 最高3× 35A@450VA |
最高4×300V @ 120VA |
1. 3×35A及び4×300V独立した高いビューレンの出力チャネル。
2. 軽量<23.5kg。
3. 作り付けの6.4"本来の性格TFT LCD表示、キーボードおよび回転式エンコーダーの十分にラップトップのない制御。
4. 任意のための先発ソフトウェア テスト モジュール。
5. 自由な修理および生涯に維持の保証3年の。
6. フリー ソフトの改善。
テスト項目 | ANSI®いいえ。 | |||||
間隔の保護リレー | 21 | |||||
合わせるか、または同時性点検のリレー | 25 | |||||
低電圧リレー | 27 | |||||
方向力のリレー | 32 | |||||
底流またはunderpowerのリレー | 37 | |||||
否定的な順序の過電流リレー | 46 | |||||
過電流/地面の欠陥のリレー | 50 | |||||
反対の時間の過電流/地面の欠陥のリレー | 51 | |||||
力率のリレー | 55 | |||||
過電圧のリレー | 59 | |||||
電圧または経常収支のリレー | 60 | |||||
方向過電流リレー | 67 | |||||
方向地上の欠陥のリレー | 67N | |||||
DCの過電流リレー | 76 | |||||
段階角度の測定するか、またはのステップ保護リレー | 78 | |||||
自動reclosing装置 | 79 | |||||
頻度リレー | 81 | |||||
モーター積み過ぎの保護リレー | 86 | |||||
差動保護リレー | 87 | |||||
方向電圧リレー | 91 | |||||
電圧および力の方向リレー | 92 | |||||
つまずきのリレー | 94 | |||||
電圧調整のリレー | -- | |||||
Overimpedanceのリレー、Z> | -- | |||||
Underimpedanceのリレー、Z | -- | |||||
タイム・ディレイ リレー | -- |
1. 7チャネルの(4V + 3I)出力は、各出力チャネル独立した、同時制御のです
、位相角大きさおよび頻度DC、AC注入すること正弦波および20まで×価値、できる
倍音。
2. 可変的な電池のシミュレーター、DC 0-300V、最高120Watts。
3. 手動モードの速いリレー試験設備。
4. 欠陥テスト(SOTF)にセットして下さい。
5. GPS SYNCの端末相互のテスト。
6. オンライン ベクトル表示。
7. 自動テスト レポートの作成。
8. 反切抜きは検出します、間違った配線は警報を接続し、保護を自己保護し、積み過ぎ、そして過熱させます。
電圧出力 | ||||||
出力範囲及び力 | 2×600V AC (L-L) | 最高240VAそれぞれ | ||||
1×600V dc (L-L) | 最高240W | |||||
3×300V dc (L-N) | 最高120Wそれぞれ | |||||
正確さ |
±2mV @ 0.2~2V AC
|
|||||
±10mV @ 0.5V | 5Vdc
|
||||||
決断 | 1mV | |||||
ゆがみ | <0.1%のグアー。/<0.05% Typ。 | |||||
現在の出力 | ||||||
出力範囲及び力 | 3×35A AC (L-N) | 最高450VAそれぞれ | ||||
1×105A AC (3L-N) | 最高1200VA | |||||
3×20A dc (L-N) | 最高300Wそれぞれ | |||||
正確さ |
±1mA @ 0.2A~0.5A AC
|
|||||
±5mA @ 0.2A | 1Adc
|
||||||
決断 | 1mA | |||||
ゆがみ | <0.1%のグアー。/<0.05% Typ。 | |||||
頻度出力 | ||||||
範囲 | 5 | 1000のHZ | |||||
正確さ |
<1ppm>
|
|||||
決断 | 0.001Hz | |||||
段階の出力 | ||||||
範囲 | -360°~360° | |||||
正確さ | <0.05°Typ./<0.1°グアー。 | |||||
決断 | 0.001° | |||||
補助のDC電圧の源(電池のシミュレーター) | ||||||
範囲 | 最高0~300V @ 180W | |||||
二進入力 | ||||||
量 | 8組 | |||||
入力特徴 | 0 | 400Vdc/潜在性は放します | |||||
時間決断 | <0.1ms | |||||
最高。測定の時間 | 999.999s | |||||
Debounceのytime | 0~25ms | |||||
二進出力 | ||||||
量 | 4pairs | |||||
タイプ | 潜在性の自由なリレー接点、制御されるソフトウェア | |||||
壊れ目容量 | Vmax:300Vac Imax:4A Pmax:1000VA Vmax:300Vdc Imax:4A Pmax:300W |
|||||
同時性 | ||||||
同時性モード | 外的なGPS (任意) | |||||
調和的 | ||||||
重ねられた数 | 2 | 20times | |||||
電源及び環境 | ||||||
わずかな入力電圧 | 110V / 任命される220V /230Vac ±10% | |||||
わずかな頻度 | 50 / 60Hz | |||||
許された頻度 | 45Hz~65Hz | |||||
パワー消費量 | 最高1500のVA | |||||
結合方式 | 標準的なACソケット60320 | |||||
実用温度 | 0℃~55℃ | |||||
保管温度 | -20℃~70℃ | |||||
湿気 | <95> | |||||
他 | ||||||
PC接続 | RJ45イーサネット、10/100/1000M | |||||
アース端子 | 4mmのバナナのソケット | |||||
重量 | 23.5Kg | |||||
次元(W×D×H) | 360×480×140 (mm) |
